13.56MHz RFID RC522 모듈 아두이노 IC 키 SPI 라이터 리더 IC 카드 근접 모듈
설명
강조하다:
13.56MHz RFID RC522 모듈
,
아두이노용 RFID RC522 모듈
,
RC522 아두이노 RFID 리더 라이터
제품 설명:
RC522 CHIP에 대한 소개
MF RC522는 13.56MHz 비접촉 통신에 사용되는 높은 통합 읽기 / 쓰기 카드 칩입니다. 그것은 낮은 전압, 저렴한,작은 크기의 비접촉 읽기/쓰기 카드 칩은 지능형 기기 및 휴대용 휴대용 기기의 연구 및 개발에 좋은 선택입니다.MF rc522은 13.56MHz에서 모든 종류의 수동 비접촉 통신 모드와 프로토콜을 완전히 통합하여 고급 변조 및 변조 개념을 사용합니다.지원 14443a 호환 트랜스포더 신호이 디지털 부품은 ISO 14443a 프레임 및 오류 검출을 처리합니다. 또한 Mifare 시리즈 제품을 확인하기 위해 빠른 암호화에서 1 암호화 알고리즘을 지원합니다.Mfrc522는 Mifare 시리즈의 더 높은 속도 접촉 없는 통신을 지원, 최대 424kbit / s의 양방향 데이터 전송 속도와 함께 13.56MHz 높은 통합 읽기 적기 카드 가족의 새로운 구성원으로서. MF RC522은 MF RC500 및 MF rc530와 많은 유사성을 가지고 있습니다.하지만 또한 많은 특징과 차이를 가지고 있습니다.그것은 호스트 컴퓨터와 통신하기 위해 SPI 모드를 사용합니다. 이것은 배선을 줄이고 PCB 보드의 부피를 줄이고 비용을 줄이는 데 도움이됩니다.
RFID 모듈에 소개

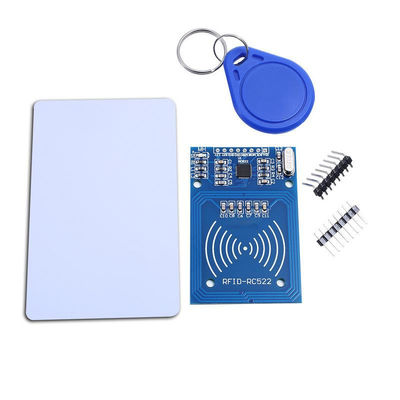

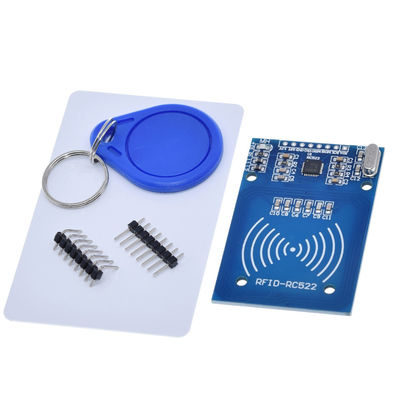

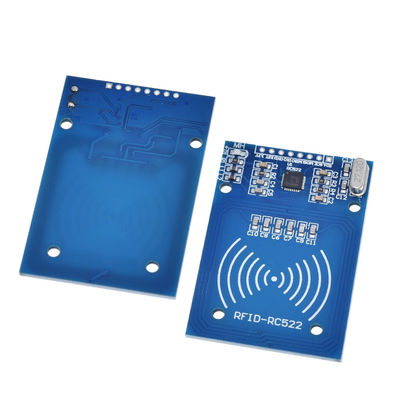

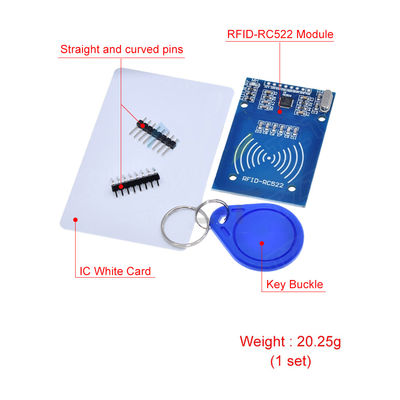

MF522-AN 모듈은 MFRC522 오리지널 칩을 채택하여 카드 읽기 회로를 설계합니다. 이는 사용하기 편리하고 저렴한 비용입니다.카드 리더 개발, 및 RF 카드 단말기를 설계 / 생산해야하는 사용자가 있습니다. 모듈은 다양한 리더 폼에 직접 로드 될 수 있습니다. 모듈의 전압은 3.3V입니다.그리고 그것은 SPI 인터페이스의 몇 가지 간단한 라인을 통해 사용자의 모든 CPUm 모더보드와 직접 통신 할 수 있습니다, 이는 모듈의 안정적이고 신뢰할 수 있는 작동과 장거리 카드 판독을 보장할 수 있습니다.
전기 매개 변수에 대한 간략한 소개
작동 전류: 13-26ma / DC 3.3V
전류: 10-13mA/DC 3.3V
잠자리 전류: < 80ua
최고 전류:< 30mA
작동 주파수: 13.56MHz
지원되는 카드 유형: Mifare1 S50, Mifare1 S70, Mifare ultralight, Mifare pro, Mifare desfire 제품 물리적 특성:
크기: 40mm x 60mm
작업 온도: - 20C ~ + 80C
대기 저장 온도: - 40C + 85C
상대 습도: 5% ~ 95%
적용
MF RC522은 ISO/IEC14443A를 기반으로 다양한 비접촉 통신 애플리케이션에 적합하며 저렴한 비용, 작은 크기, 높은 성능 및 단일 전원 공급이 필요합니다.
1세 개의 테이블
2탑승자
3- 대중 교통 터미널
4휴대용 휴대용 장치
5비접촉 공용 전화기 연쇄 포트 공급 전압 (VCC): 5V RX: 연쇄 포트 수신 TX: 연쇄 포트 전송 GND: 전력 지상 VCC: 5V 전력 공급 양성
