A4988 드라이버 보드 3D 프린터 CNC 쉴드 V3 인그라버링 기계 확장 보드

녹화 기계 또는 3D 프린터를 사용할 때, 위의 그림과 같은 단계 모터 제어 핀의 기본 요구 사항이 있습니다. 확장판 UNO의 경우,이 핀은 다음에 해당합니다.:EN (스텝 모터 드라이브 활성화, 활성 낮은), Z.DIR (Z 축 방향 제어), Y.DIR (Y 축 방향 제어), X.DIR (X 축 방향 제어), Z.STEP (Z 축 스텝 제어), Y.STEP (Y축 스테퍼 제어) 및 X.STEP (X축 스테퍼 제어)

다음은 간단한 스테퍼 모터 제어 프로그램입니다.

#define EN 8 // 스테퍼 모터 활성화 active low #define X_DIR 5 // X axis stepper motor direction control #define Y_DIR 6 // y-axis stepper motor direction control #define Z_DIR 7 // z-axis stepper motor direction control #define X_STP 2 // x-axis stepper control #define Y_STP 3 // y-axis stepper control #define Z_STP 4 // z-axis stepper control / * // Function: 단계 기능: 단계 모터 방향을 제어, 단계의 수. // 매개 변수: dir 방향 제어, dirPin DIR 스핀에 대응하는 단계 모터,스텝 모터에 대응하는 스텝 핀 스텝 핀, 몇 단계 단계를 걸음 // 반환 값이 없습니다 * / 무효 단계 (불어 디어, 바이트 디어Pin, 바이트 stepperPin, int 단계)i 디지털Write (stepperPin), HIGH); delay마이크로 초초 (800); digitalWrite (stepperPin, LOW); delay마이크로 초초 (800); } } void setup () {// IO 핀에 사용되는 단계 모터는 출력 pinMode (X_DIR, OUTPUT) 로 설정되어 있습니다.pinMode (X_STP), OUTPUT); pinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); pinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); pinMode (EN, OUTPUT); digitalWrite (EN, LOW); } void loop () { step (false, X_DIR, X_STP),200); // X축 모터 역회전, 원단 단계에 200 단계 (거짓, Y_DIR, Y_STP, 200); // y축 모터 역회전, 원단 단계에 200 단계 (거짓, Z_DIR, Z_STP, 200);// z축 모터 반전 라프, 회로 지연을 위해 200 단계 (1000); 단계 (진짜, X_DIR, X_STP, 200); // X 축 모터가 회로 이동, 회로 단계에 200 단계 (진짜, Y_DIR, Y_STP, 200); // y 축 모터가 회로 이동,200단계 ~ 원단계 (진짜), Z_DIR, Z_STP, 200); // z축 모터가 회전, 회전 지연에 200 단계로 전송됩니다 (1000); }

이 프로그램에서, 하나는 각 단계 모터에 대한 방향, 그리고 단계의 수를 제어 할 수 있습니다. 이러한 제어를 활성화하기 위해, 설정은 출력 모터에 사용되는 핀을 설정합니다.그리고 enable를 켜, 그래서 보드가 시작할 수 있습니다. 루프에서, 단계 명령은 단계 모터 방향, 단계의 수를 제어 할 수 있으며, 회전 회전 및 회전 회전을 전송하는 데 사용됩니다.

응용 프로그램:

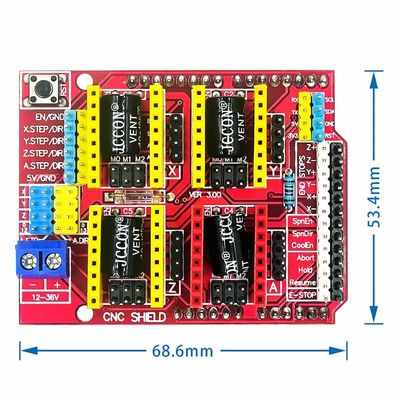

크레탈의 A4988 드라이버 보드는 V3 graving 머신과 3D 프린터 CNC 방패를 위해 특별히 설계되었습니다. 이 보드는 68.6mm * 53를 갖추고 있습니다.4mm 크기와 대부분의 3D 프린터 CNC 방패에 완벽하게 적합합니다그것은 신뢰성 있고 효율적인 방법으로 단계 모터를 제어하는 데 사용할 수 있습니다.A4988 드라이버 보드는 광범위한 응용 프로그램을 가지고 있으며 로봇과 3D 프린팅의 프로토타입 제작 및 개발에 적합합니다.. 높은 품질과 저렴한 가격으로, 그것은 모든 프로젝트에 대한 훌륭한 선택입니다. 크레탈 A4988 드라이버 보드 시리즈는 모든 3D 프린터 CNC 방패 프로젝트에 대한 이상적인 선택입니다.

매개 변수

지원 및 서비스:

우리는 우리의 개발 이사회에 대한 포괄적인 기술 지원과 서비스를 제공합니다. 우리의 고객 서비스 팀은 당신이 가질 수있는 모든 기술적 질문에 당신을 돕기 위해 사용할 수 있습니다.그리고 우리의 모든 제품에 대한 조언과 지원을 제공할 수 있습니다.

우리는 제품 설명서, 기술 문서 및 사용자 포럼을 포함한 다양한 온라인 리소스를 제공합니다. 모든 것이 개발 게시판에서 최대한 활용할 수 있도록 설계되었습니다.

추가적인 도움이 필요한 경우, 고객 서비스 팀은 귀하의 질문에 대답하기 위해 24/7 사용할 수 있습니다.우리는 또한 귀하의 개발 위원회가 최고의 운영을 보장하기 위해 현장 서비스의 범위를 제공합니다..

우리는 고객에게 최고의 기술 지원과 서비스를 제공하기 위해 최선을 다하고 있으며 항상 도움을 드릴 수 있습니다.
