제품 상세 정보:
|
| 기술: | 센서 모듈 | 검출 거리: | 2cm-450cm |
|---|---|---|---|
| 일하고 있는: | -20-80C | 중량: | 10g |
| 동작 전압: | 3V 내지 5.5V | 고 정밀도: | 최고 3까지 밀리미터 |
| 이름: | 스마트 센서 모듈 | 애플리케이션: | RGB LED 백라이트 제어 |
| 자료 비율: | 400 kbit / Ｓ | OEM: | 예 |
| 정확도: | 높은 것 | 데이터 보안: | 높은 것 |

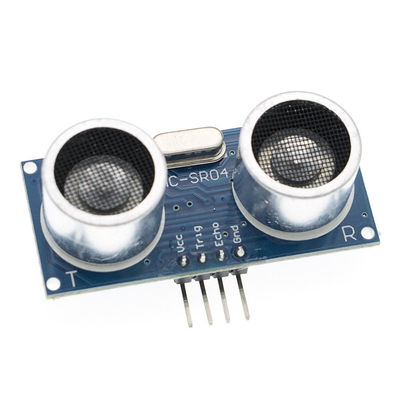

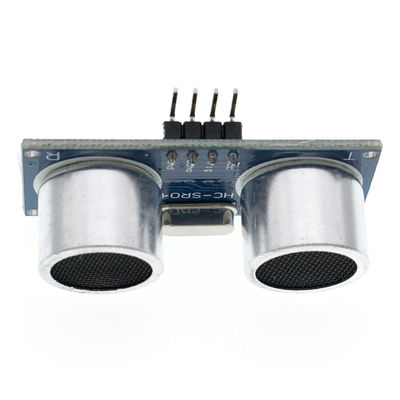

| 강조하다: | 변환기 센서를 측정하는 HC-SR04 거리,거리 측정 변환기 센서 2 센티미터,초음파 센서 거리 측정 450 센티미터 |
||
1, 이 모듈의 실적은 안정적이고 거리의 정확 측정입니다. 그리고 SRF02 초음파이 거리측정 모듈인 비슷한 외국 SRF05. 최고인 (2cm)가 마무리하고 거리 측정을 마구간에 넣은 모듈 정확성, 맹점은 시장에 성공적으로 강하게 이 제품을 기반으로 합니다! 이 모듈은 GH-311 절도 방지 모듈의 완전히 겸손한 능력입니다
두 주요 기술적인 매개 변수 :
1 : 전압 : DC5V
2 : 정지 전류 : <2ma>
3 : 레벨 출력 : high-5V의 출력
4 : 수준 : 0V의 마지막
5 : 도입 각 : 기껏해야 15 도 : 검출 범위 : 2cm-450cm
7 : 고 정밀도 : 최고 0.3까지 센티미터

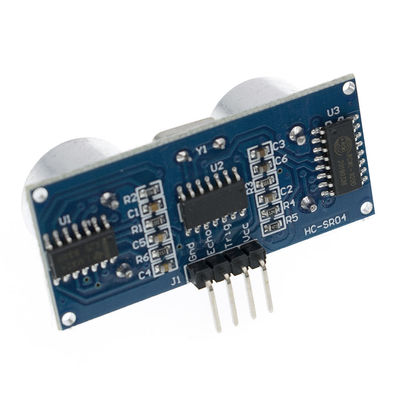

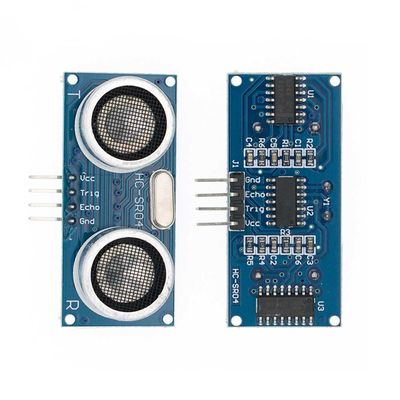

제어판 배선, VCC, 트리그 'Ｓ (제어 변), 반향 (수신 단말), 밖에 (비어 있는 피트), 국민 총수요
기록 : 여행 마이크로컨트롤러 입출력 포트 핀 아래로, 그리고 나서 10us 펄스 신호에, TRIP-핀 내부 풀업 10K 저항기.
아웃은 절도 방지 모듈, 거리측정 모듈이 이 피트를 사용하지 않을 때 스위치 출력 핀으로서 이 모듈을 위해 고정합니다!
기록 : 그들이 해결하기 전에 그들이 다시 전압을 가했으면, 모듈은 다행히 삽입되어야 합니다, 회로판이 다시 전압을 가했고, 높은 오작동을 회피합니다.
이 모듈은 거리측정 프로그램을 제공받을 수 있습니다 : C51, PIC18F877 마이크로컨트롤러 요시타트수호이 3 MCU 시험 참고.
3 모듈 URF04는 일합니다 :
(1) 적어도 10us의 고신호에 이르는 IO 트리거 ;
(2) 모듈은 자동적으로 8 40kHz 네모파를 보내고 자동적으로 신호가 반환하는지 탐색합니다 ;
(3) 높은 IO 출력, 발사부터 수익까지 초음파 시간의 하이 구간으로 돌아가기 위한 신호.
실험 거리 = (높은 수치 음속 (340M / S)) / 2;
이 제품은 10US 이상 사용하기 위한 단순하고 제어 포트 최고입니다, 당신이 수신 포트에 고출력을 기다릴 수 있습니다. 생산량은 타이머를 열 수 있고 이 공항이 거리측정이 계산된 거리라는 시간 동안 낮은 타이머 값을 가게 할 때 읽힐 수 있습니다. 측정의 그러한 연속 주기, 당신이 우리가 달성할 수 있는 가치를 측정하기 위해 움직입니다 ~ ~~
모듈은 일합니다 :
(1) 적어도 10us의 고신호에 이르는 IO 트리거 ;
(2) 모듈은 자동적으로 8 40kHz 네모파를 보내고 자동적으로 신호가 반환하는지 탐색합니다 ;
(3) 반환하기 위한 신호, 높은 IO 출력, 하이 구간의
출시부터 복귀까지 초음파 시간. 실험 거리 = (높은 수치 음속 (340M / S)) / 2;
