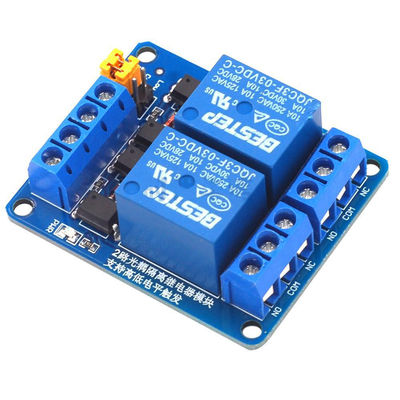

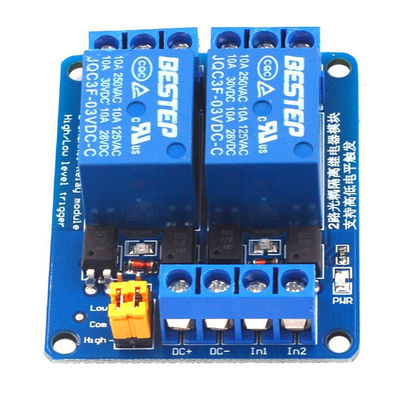

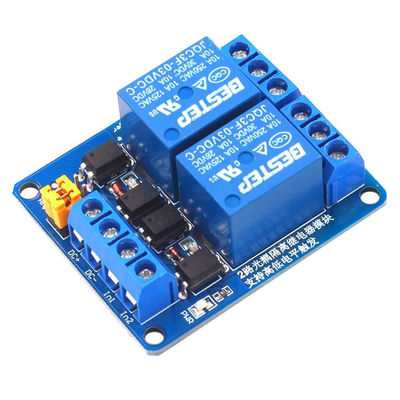

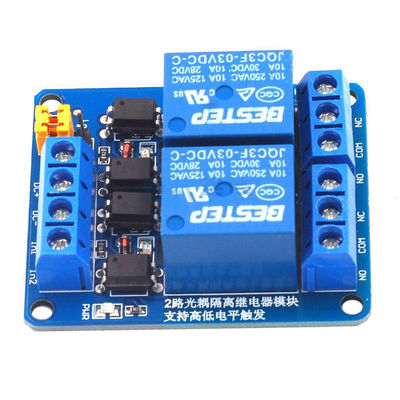

3.3V 5V 12V 24V 제어 중계기 모듈 2 채널 듀얼 옵토커플러

• 모듈은 진짜 품질 중계기, 비접점 인터페이스의 최대 적재량을 채택합니다 : AC 250V/10A, DC 30V/10A ;
• 두배 옵토커플러 차단, 욕구 능력, 안정적인 성능을 사용하기 ; 트리거 전류 5mA ;
• 모듈은 동작 전압은 5V입니다 ;
• 모듈의 각각 채널은 높은 점퍼 또는 낮은 수준에 의해 일어날 수 있습니다 ;
• 내장애성이, 제어 라인이 깨질지라도, 중계기를 설계하고 이동하지 않을 것입니다 ;
• 전원 표시기 (녹색), (빨간) 2대 중계기 상태 표시기
• 사용자 친화적인 인터페이스는 설계합니다, 모든 인터페이스가 직접적으로 매우 편리한 배선 단자를 통하여 연결될 수 있습니다

모듈 인터 페이스 :

• DC+ : 전원 공급기의 양극에 연결되세요 (전압이 중계기 5V입니다)
• DC : 전원 공급기의 음극에 연결되세요
• IN1-IN2 : 각각 채널의 자연에 따르면, 상응하는 중계기는 높거나 낮은 수준에 의해 제어될 수 있습니다.

릴레이 출력 :

• NO1-NO2 : 중계기의 접점 단자 인터페이스. 중계기가 마무리되기 전에 그것은 왼쪽으로 연결되지 않습니다. 회복된 후, 그것은 COM으로 단락됩니다.
• COM1-COM2 : 중계기 공통 인터페이스
• NC1-NC2 : 정상폐접속 중계 인터페이스. 중계기가 마무리되기 전에 그것은 COM으로 단락됩니다.

높고 낮레벨 트리거 선택 :

• S1-S2는 중계기 1일부터 2일까지 동안 높고 낮레벨 트리거 선택입니다 ;
• 컴이 불타기 위해 단락될 때, 상응하는 중계기는 낮은 레벨 트리거입니다. 컴이 높은 단락될 때, 그것은 높은 레벨 트리거입니다.
