제품 상세 정보:
|
| 타입: | 블루투스 5.1 | 생산국: | 중국 |
|---|---|---|---|
| 브랜드: | 크리어톨 | 칩셋트: | 다릅니다 |
| 애플리케이션: | 음성 | ||
| 강조하다: | M38 오디오 수신 장치 이사회,M28 오디오 수신 장치 이사회,블루투스 수신기 이사회 BLT 4.2 |
||

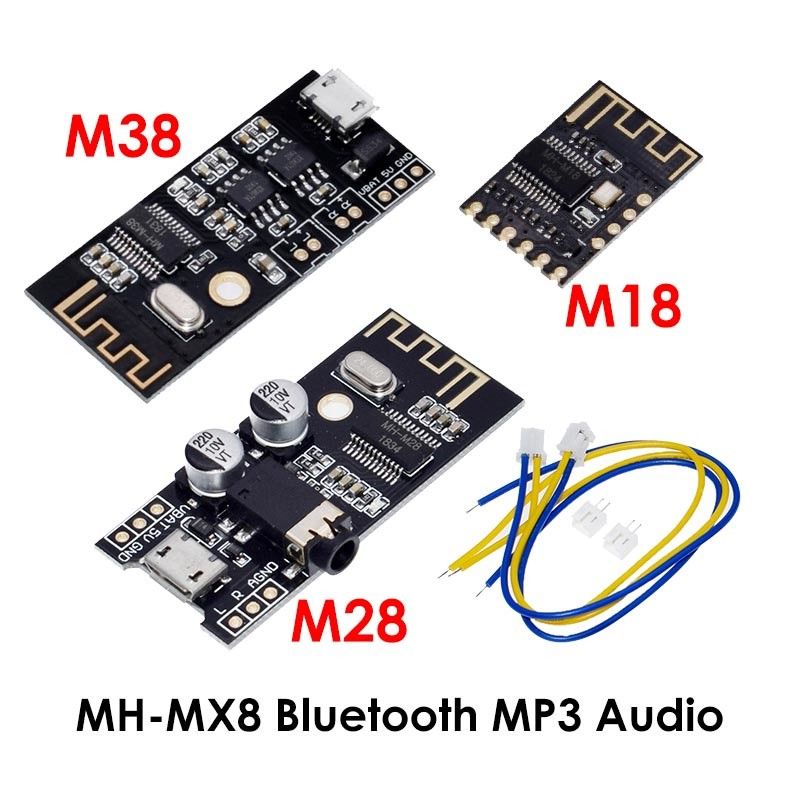

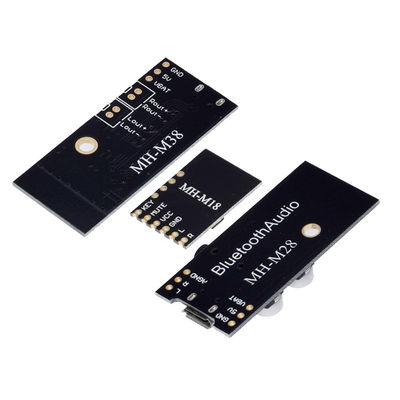

M38
MH-M38은 최근 블루투스 4.2 전송과 2채널 입체 음향 손실없는 출력을 지원하는 저전력 블루투스 디자인입니다. 작은 사이즈, 편리하고 실용적, 모듈은 전력 증폭기 칩이 딸려 있으며, 그것이 듀얼 5W 의장들을 갖추고 있을 수 있습니다. 운전사가 없는 재생을 위한 지원 USB 사운드 카드. 개방 환경에서, 블루투스 연결 거리는 20 미터에 달려있을 수 있습니다. 블루투스 오디오 수신, 다양한 오디오 DIY 변경과 기타를 위해 사용될 수 있습니다.
PCB 사이즈 : 45*20*3.6mm (길이, 폭과 높이)
핀 피치 : 2.54 밀리미터 (위치 결정 구멍이 지름에 3 밀리미터입니다)
3. 기능 /Pin 정의
1. 블루투스 V4.2 버전, 지원 블루투스 자동접속 기술은 WAV/WMA/FLAC/APE/MP3 손실없는 디코딩, 입체 음향 듀얼 채널 출력을 지원합니다.
2, 전원 공급기 : 당신은 직접적으로 직접적인 전력 공급을 위한 마이크로 USB 안드로이드 전선 5V를 사용할 수 있습니다, (위쪽에 보여지는 것으로서) 또한 5V 전원 공급기 또는 3.7V 리튬 배터리를 연결시킬 수 있습니다. 5V와 3.7V 전력 공급 인터페이스가 다르다는 것에 주목하세요. 5V는 5V와 국민 총수요에 연결되고 3.7V 리튬 배터리가 VBAT과 국민 총수요에 연결됩니다.
3, 최대 사용 전류가 5V2A입니다, 그것이 5V2A 안장화 전원을 사용한다고 추천받습니다, 사운드 품질이 더 좋습니다.
4. 모듈이 계속 강화된 후, 휴대폰은 블루투스 이름 MH-M38을 찾고, 블루투스에 연결된 후 음악을 재생할 수 있습니다.
5, 지원 USB 사운드 카드, 무료 드라이브 (플러그 앤 플레이). USB 케이블과 컴퓨터에 모듈을 연결하고 컴퓨터는 모듈 증폭기 출력을 통한 음악을 재생할 수 있습니다.
6, 모듈 청색 표시기 빛 :
7. 블루투스가 연결되지 않을 때, 표시등은 빨리 번쩍거립니다 ;
8. 블루투스 연결이 계속 있을 때, 표시등은 올웨이즈온입니다 ;
9. 블루투스가 놀고 있을 때, 표시등은 천천히 번쩍거립니다.
10, 음향 출력 : 출력 좌우 채널 스테레오 오디오 신호가 2 유로, 3-5W 스피커들에 연결되고 4 유로 스피커들을 5W명 추진할 수 있습니다.
11, 이 제품이 그것의 자신의 듀얼 5W 전력 증폭기 회로를 가지고 있습니다, 당신이 사용하기 위한 또 다른 증폭기를 사용하지 않아야 합니다! 2대 증폭기의 생산은 병렬로 연결되지않을지도 모르거나 음극이 함께 연결될 수 있습니다, 그렇지 않았다면 전력 증폭기 칩이 손상될 수 있습니다.
4.아트엔티온
1. 신호 간섭 : 블루투스 안테나는 극단적으로 고주파 또는 강한 전자기 신호 간섭에 영향받기 쉽고 그것이 무선 장비가 보내지는 곳으로부터 떨어진 위치되어야 합니다. 그리고 일정한 거리를 유지하면서, 이사회는 금속 물체에 근접합니다.
2. 힘 증폭기 보드에서 현재 음성이 있다면 원인은 지상 간섭에 의해 초래됩니다. 블루투스 모듈의 출력이 플러그 접속되지 말아야 하다는 것이 권고됩니다. 전선을 납땜질하는 것은 필요합니다, 특히 접지 배선과 전선이 너무 길지 않아야 합니다. 더 좋은 것이 더 짧습니다. 더 두꺼우려고 합니다. 전력 증폭기 보드의 접지점에 있는 오디오 토대의 문제는 전력 증폭기의 오디오 입력의 지상에 연결되어야 합니다. 이 접지점은 가장 낮은 경향 소리를 달성하기 위해 다른 위치들에 납땜하기 위해 시도될 수 있습니다. 블루투스와 권한 증폭기 보드가 블루투스 지상과 증폭기 지상을 분리하기 위해 개별적으로 강화된다는 것이라고 권고됩니다.
3. 이 제품이 베어 보드 디자인이고 손으로 부품의 이사회에 손을 대지 않으려고 노력하기 때문에, 그것은 정전기가 칩과 원인 연소를 죽이게 하기 쉽습니다.
