제품 상세 정보:
|
| 증폭기 칩: | 듀얼 오리지널 TPA3255 | 채널: | 2.1(왼쪽 + 오른쪽 + 서브우퍼) |
|---|---|---|---|
| 출력 전력: | 36V 4Ω에서 220W x 2 스테레오 + 350W 서브우퍼 | 공급 전압: | DC 16-38V, 10A 이상(36V 권장) |
| 스피커 임피던스: | 왼쪽 및 오른쪽 3-8Ω, 서브우퍼 3-8Ω | 블루투스: | 5.1, 이름 BT-APP, 약 10m |
| 입력 옵션: | AUX + 블루투스 + USB + FM + 리모콘 | 음악 형식: | MP3/WMA/WAV/FLAC/APE |
| 서브우퍼 주파수: | 20-200Hz 조정 가능 | 전압 이득: | 30db |
| 냉각: | 알루미늄 방열판을 갖춘 12V 저소음 팬 | TWS 페어링: | 지원됨(두 개의 보드가 무선 스테레오 쌍을 형성함) |
| 앱 제어: | BT-APP / BT-APP-BLE | 보호: | 역접속, 저전압, 과열, 과전류, 단락 |
| 보드 크기: | 140x132x26mm | 순중량: | 346g, 총 400g |
| 맞춤화를 위한 MOQ: | 50세트 | 패키지 크기: | 15x10x1.3cm(단품 패키지) |
| 강조하다: | 2.1 channel bluetooth amplifier board,dual TPA3255 subwoofer amplifier,220W stereo amplifier module |
||

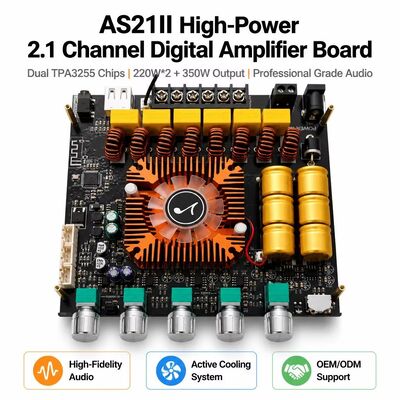

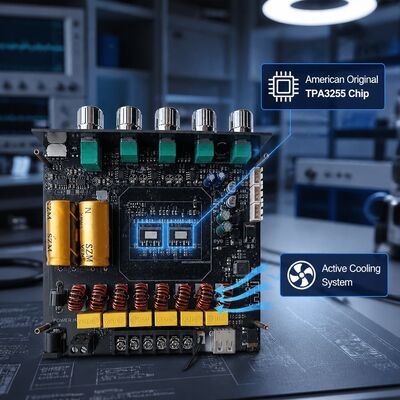

AS21-II는 두 개의 오리지널 TPA3255 칩을 기반으로 제작된 2.1 채널 블루투스 파워 앰프 모듈입니다.두 개의 오리지널 TPA3255 칩좌우 채널당 최대 220W와 전용 350W 서브우퍼 채널을 제공하며, 블루투스 5.1, AUX, USB 드라이브 재생, FM 라디오 및 적외선 리모컨을 하나의 컴팩트 보드에 통합했습니다. 독립적인 베이스 및 트레블 노브, 조절 가능한 서브우퍼 주파수 및 온보드 12V 무소음 냉각 팬은 홈 시어터, 파워 서브우퍼 캐비닛, DIY 스피커 제작 및 OEM 오디오 시스템을 위한 즉시 사용 가능한 솔루션을 제공합니다.
| 제품 모델 | AS21-II |
| 제품 유형 | 블루투스 오디오 앰프 모듈 (2.1 채널) |
| 앰프 칩 | 듀얼 오리지널 TPA3255 |
| 채널 수 | 2.1 채널 (좌 + 우 + 서브우퍼) |
| 출력 전력 | 좌우 220W × 2, 서브우퍼 350W (36V, 4옴 기준) |

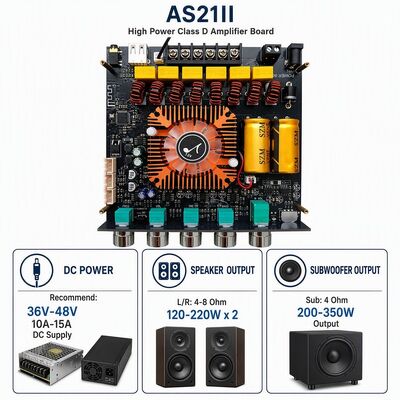

| 전원 공급 장치 | DC 16–38V, 10A 이상 (최대 출력을 위해 36V 권장) |
| 호환 스피커 | 좌우 30–220W, 3–8옴; 서브우퍼 30–350W, 3–8옴 |
| 블루투스 | 버전 5.1, 이름 BT-APP, 장애물 없이 약 10m 작동 거리 |
| 입력 옵션 | AUX + 블루투스 + USB + 리모컨 + FM (다이얼 버튼으로 모드 선택 및 곡 전환) |
| 음악 형식 | MP3 / WMA / WAV / FLAC / APE |
| 서브우퍼 주파수 | 20–200Hz 조절 가능 |
| 전압 이득 | 30dB |
| 냉각 | 알루미늄 방열판이 있는 12V 무소음 냉각 팬 |
| 보호 | 역 연결, 저전압, 과열, 과전류, 단락 보호 |
| 제품 크기 | 140 × 132 × 26mm |
| 무게 | 순 중량 346g, 포장 중량 400g |
출력은 공급 전압에 따라 증가합니다. 아래 표는 AS21-II의 공장 참조 측정값이며, 어댑터 정격 전력이 앰프의 실제 작동 전력보다 높은지 확인하십시오.
| 입력 전압 | 좌 / 우 — 혼 임피던스 | 좌 / 우 — 전력 | 서브우퍼 — 혼 임피던스 | 서브우퍼 — 전력 |
|---|---|---|---|---|
| 19V | 8 옴 | 60W | 8 옴 | 100W |
| 19V | 4 옴 | 120W | 4 옴 | 190W |
| 24V | 8 옴 | 80W | 8 옴 | 130W |
| 24V | 4 옴 | 150W | 4 옴 | 250W |
| 36V | 8 옴 | 120W | 8 옴 | 180W |
| 36V | 4 옴 | 220W | 4 옴 | 350W |

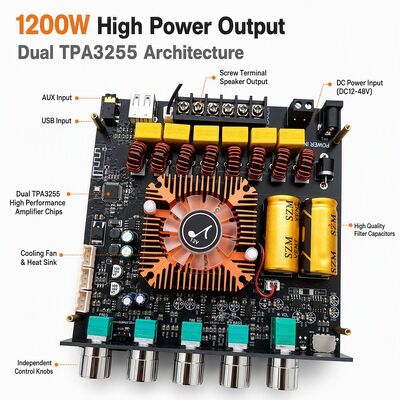

넓은 면적의 오렌지색 방열판과 12V 무소음 냉각 팬이 지속적인 고출력 재생 중 모듈 온도를 낮게 유지합니다. 대용량 금 전해 커패시터와 프리미엄 인덕터는 초고속 전력 필터링을 제공하며, 저잡음 프론트 스테이지 op 앰프 설계는 배경을 조용하게 유지합니다.
이 보드는 외부 순수 후단 앰프용 서브우퍼 소신호 출력, PBTL 브리징 옵션, 두 개의 마이크 프론트 보드 확장 포트 (리버브 입력 및 출력)를 제공합니다.

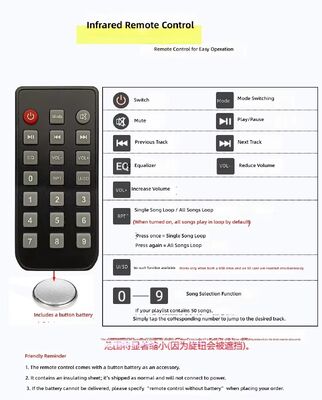

두 개의 AS21-II 보드는 10초 이내에 다이얼 버튼 중앙을 두 번 클릭하여 페어링할 수 있으며, 블루투스를 통해 무선 좌우 스테레오 쌍을 형성합니다. BT-APP / BT-APP-BLE 앱은 EQ 조정, 로컬 미디어 및 USB 또는 SD 재생, FM 라디오, 조명 효과 및 알람 설정을 추가합니다. 적외선 리모컨은 전원, 모드, 음소거, 재생 및 일시 정지, 이전 및 다음 트랙, EQ, 볼륨, 반복 모드 및 번호로 직접 곡 선택을 제어합니다.
노브를 설치하기 전에 먼저 포텐셔미터를 완전히 왼쪽으로 돌리십시오. 노브의 수평선은 설치 다이어그램에 표시된 방향을 따르십시오.
공장 직판 OEM 및 ODM 지원: PCB, 방열판, 팬 스티커 또는 포장에 맞춤 로고 인쇄, PCB 색상 옵션 (검정, 파랑, 빨강, 녹색), 맞춤형 포장, 기능 튜닝 및 7일 빠른 샘플링. 맞춤 주문의 MOQ는 50개이며, 표준 모델은 소량 시험 수량으로 공급 가능합니다.
Shenzhen Creatall Electronics Co., Ltd.는 20년 경력의 전문 오디오 앰프 보드 제조업체로, ISO 9001 인증, 월 3백만 개 생산 능력, CE / RoHS 인증 제품을 보유하고 있습니다. 모든 장치는 입고 품질 관리, 고정밀 SMT, 정밀 스루홀 납땜, 공정 중 검사, 100% 기능 테스트 및 포장 전 출고 품질 관리를 거칩니다.
안정적인 출력, 일관된 품질 관리 및 짧은 리드 타임.
오디오 브랜드, 홈 시어터 통합업체, 서브우퍼 캐비닛 제조업체 및 도매 유통업체를 위한 맞춤형 솔루션.
목표 출력, 스피커 임피던스, 공급 전압 및 주문 수량을 알려주시면 견적을 내고 샘플을 준비해 드립니다.
도매 가격, OEM 맞춤화 및 샘플에 대해 지금 문의하십시오.
