제품 상세 정보:
|
| 증폭기 칩: | TPA3116 | 채널: | 2.1(왼쪽 + 오른쪽 + 서브우퍼) |
|---|---|---|---|
| 출력 전력: | 최대 50W+50W+100W | 공급 전압: | DC 12-24V / 5A 이상 |
| 블루투스: | V5.1, BT-APP, 10m 개방 공간 | 입력 방법: | AUX + 블루투스 + USB + 리모컨 |
| 주파수 응답: | 20Hz-20kHz | 서브우퍼 주파수: | 20-200Hz 조정 가능 |
| 스피커 임피던스: | 4-8옴, 20-100W | 노브 컨트롤: | 마스터 볼륨/파워, 고음, 저음, 서브우퍼 주파수, 서브우퍼 볼륨, L/R 채널 볼륨 |
| 보호: | 역극성, 저전압, 과열, 과전류, 단락 | 확장 포트: | MIC 프리앰프 리버브 입/출력, 서브우퍼 라인 레벨 출력 |
| 브리징: | PBTL 모노 브리지용 DIP 스위치 1 ON | 보드 크기: | 101x100x22mm |
| 순중량: | 195g, 포장 256g | ||
| 강조하다: | 2.1 channel Bluetooth amplifier board,TB21H amplifier board with APP control,TPA3116 50W+50W+100W amplifier module |
||

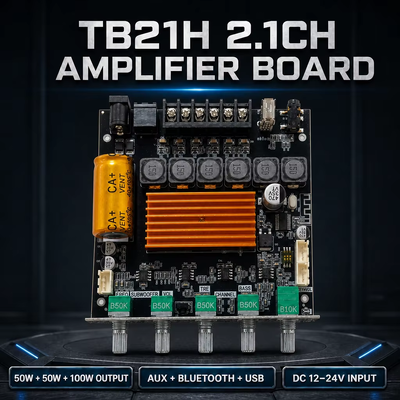

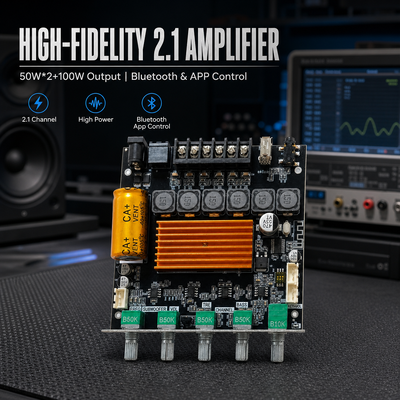

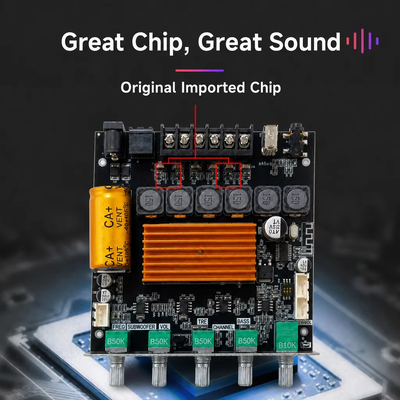

CA-TB21H는 TPA3116 칩을 기반으로 제작된 2.1 채널 Class D 앰프 모듈로, DC 12-24V 전원에서 좌우 채널에 50W + 50W, 서브우퍼 채널에 100W를 제공합니다. 오디오 소스는 블루투스 5.1, AUX 라인 입력, USB / TF 카드 재생 및 포함된 IR 리모컨으로 처리되며, BT-APP는 휴대폰에서 EQ 및 조명 효과 제어를 제공합니다. 금색 방열판, 다섯 개의 전면 제어 노브 및 마이크 프리앰프 보드용 확장 포트는 이 보드를 OEM 스피커 시스템, 홈 오디오 키트 및 오디오 장비 조립 라인에 적합하게 만듭니다.
서브우퍼 및 좌우 채널 스피커 단자, 유연한 블루투스 안테나, USB 포트, AUX 오디오 입력 및 DC 12-24V 전원 입력 (5.5 x 2.1mm DC 플러그)이 한쪽 가장자리에 배치되어 있어 보드를 추가 배선 하네스 없이 하우징에 조립할 수 있습니다. 전원 상태 LED와 다섯 개의 노브가 전면 패널에 있습니다.
| 제품명 | 2.1 채널 블루투스 오디오 앰프 모듈 |
|---|---|
| 모델 | CA-TB21H |
| 칩 | TPA3116 |
| 채널 | 2.1 (좌 + 우 + 서브우퍼) |
| 출력 전력 | L/R ≤ 50W 각, 서브우퍼 ≤ 100W |
| 전원 공급 | DC 12-24V / 5A 이상 |
| 블루투스 | 버전 5.1, 이름 BT-APP, 개방된 공간 10m |
| 입력 | AUX + 블루투스 + USB + 리모컨 |
| 주파수 응답 | 20Hz-20KHz |
| 서브우퍼 주파수 | 20-200Hz 조절 가능 |
| 스피커 | 20-100W, 4-8 옴 |
| 보호 | 역극성, 저전압, 과열, 과전류, 단락 |
| 보드 크기 | 101 x 100 x 22mm |
| 무게 | 순중량 195g, 포장 256g |
| 포장 크기 | 11 x 11 x 5cm, 총 중량 0.3kg |
출력 전력은 공급 전압에 따라 증가하고 스피커 임피던스에 따라 감소합니다. 아래 참조 수치는 19V 및 24V에서 4옴 및 8옴 부하로 측정되었으며, 이는 어댑터를 실제 스피커 세트에 맞추는 데 도움이 됩니다.
균형 잡힌 2.1 시스템을 위해 24V 5A 또는 8A DC 어댑터, 4옴 30-50W 좌우 스피커 및 4옴 60-100W 서브우퍼를 권장합니다. 더 높은 전류 어댑터는 고음량에서 100W 서브우퍼 채널을 안정적으로 유지하며, 어댑터 전력은 항상 보드의 실제 작동 전력보다 높아야 합니다.
노브를 장착하기 전에 포텐셔미터를 포인터 방향으로 왼쪽으로 돌려 더 이상 회전하지 않을 때까지 최소값으로 돌립니다. 그런 다음 노브의 수평선이 그림과 같이 표시된 방향을 향하도록 하여 볼륨 스케일이 실제 위치와 일치하도록 합니다.
모노로 브릿징하려면 먼저 전원을 끄고 DIP 스위치 1을 ON (PBTL 기능)으로 설정합니다. 각 측면에 스피커를 하나만 연결하십시오. 두 개의 스피커를 연결할 때는 각 스피커가 4옴 이상이어야 하며 병렬 임피던스는 2옴 미만으로 내려가지 않아야 합니다. 확장 포트 1은 마이크 프리앰프 리버브 입력이고 확장 포트 2는 리버브 출력이며, 서브우퍼 라인 레벨 출력은 외부 순수 파워 앰프 보드에 공급할 수 있습니다.
BT-APP를 설치하고 휴대폰 블루투스를 끄고 모듈 전원을 켠 후 BT-APP라는 장치에 연결합니다 (BT-APP-BLE 항목은 APP에서 사용되지 않음). APP는 EQ 조정, 로컬 미디어 재생, USB 드라이브 및 SD 카드 탐색, 조명 효과 및 내 기기 찾기 기능을 제공합니다. EQ 곡선은 APP가 연결되어 있을 때 적용되며, 저음 및 고음은 조절 가능합니다.

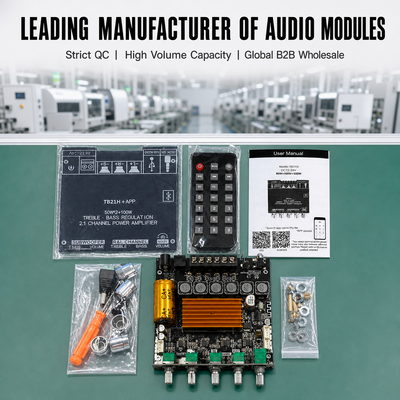

패키지에는 버튼 배터리와 절연 시트가 포함된 IR 리모컨이 포함되어 있습니다: 전원, 모드, 음소거, 재생/일시 정지, 이전/다음, EQ, 볼륨 업다운, 단일/전체 반복, USB/TF 카드 전환 및 0-9 트랙 선택. 작동 범위는 시야각 약 7m이며 15도 각도에서는 좁아집니다.

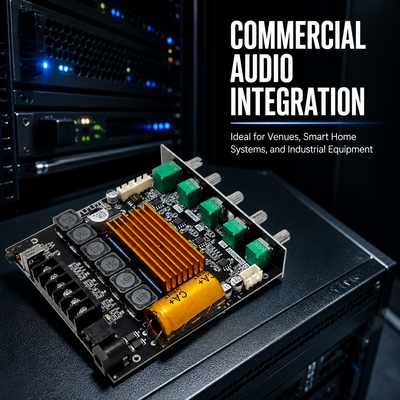

오디오 장비 제조업체, 스피커 시스템 조립 공장, 오디오 전자제품 유통업체, OEM 및 ODM 제품 개발자, 자체 브랜드 스피커 브랜드, 맞춤형 포장 프로젝트 및 정기적인 대량 구매 팀에 적합합니다. 일반적인 사용 사례로는 2.1 홈 오디오 시스템, 북쉘프 및 서브우퍼 세트, 상점 배경 음악, DIY 앰프 키트 및 노래방 스피커 박스 등이 있습니다.

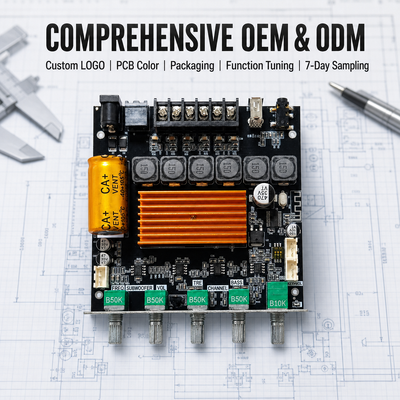

포괄적인 OEM 및 ODM 지원은 맞춤형 로고, PCB 색상, 포장, 기능 튜닝 및 7일 샘플링을 포함하므로 동일한 보드를 다양한 시장에 자체 브랜드 및 구성으로 제공할 수 있습니다.
각 보드는 11 x 11 x 5cm 크기의 개별 상자에 포장되며 총 중량은 0.3kg입니다. 충격 방지 폼으로 보호되며 수출 등급 상자에 포장됩니다. 인쇄된 사용자 설명서가 상자에 포함되어 있으며, OEM 브랜딩, 맞춤형 포장 및 혼합 컨테이너 적재가 가능합니다.
해외 수출 경험이 있는 오디오 앰프 모듈의 직접 공장 공급, OEM/ODM 맞춤화가 가능한 검증된 공급업체, 반복 주문에 대한 안정적인 출력 및 짧은 리드 타임. 목표 시장, 스피커 구성 및 주문 수량을 알려주시면 견적 및 샘플 준비를 해드립니다.
도매 가격, OEM 맞춤화 및 샘플에 대해 지금 문의하십시오.
