크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈

크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈

큰 이미지 :  크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈

제품 상세 정보:
원래 장소: 광둥, 중국
브랜드 이름: creatall
모델 번호: CA-888
결제 및 배송 조건:
최소 주문 수량: 100개 부분
가격: $0.45/pieces 100-999 pieces
접촉

크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈

설명
입력 전압: 18V 출력 전압: 18V
사용: 텔레비전 전력 공급 모듈
강조하다:

18V TV 전원 공급 모듈

,

크레탈 TV 전원 공급 모듈

저희와 연락
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 0
사양

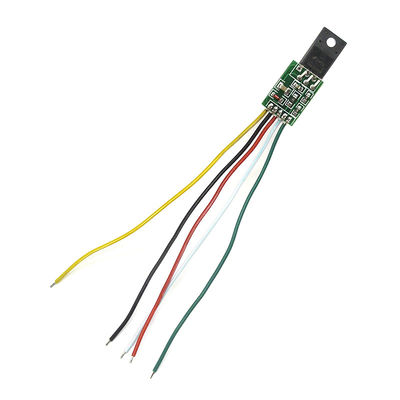

CA-888 LCD 전원 유니버설 윈도우 제어 모듈 슈퍼 디스플레이 LED LCD TV 전원 공급 모듈 보드


브랜드: CREATALL
모델: CA-888
크기: 19.5*13.5mm
사용: 15-21 인치 LCD 모니터 전원 공급 유지보수 문제를 해결하기 위해 LCD 전원 보드 손상 큰 비율. 칩을 구동하는 힘의 하나, 높은 전력 전원 스위치,샘플링 저항 손상은 가장 흔합니다.이 부품 모델의 다양성 때문에 종종 같은 예비 부품이 없기 때문에 수리 할 수 없습니다.대부분의 고객이 일반 LCD 전원 공급 모듈의 친구를 개발해야 합니다.
이 모듈은: 배선이 간단하고 설치가 쉬워서 시간을 절약하고 유지보수 성공률을 높이고 있습니다.친구들의 유지보수 문제로 인해 보편적인 전원 공급 모듈을 개발하는 것을 고려할 수 있습니다..

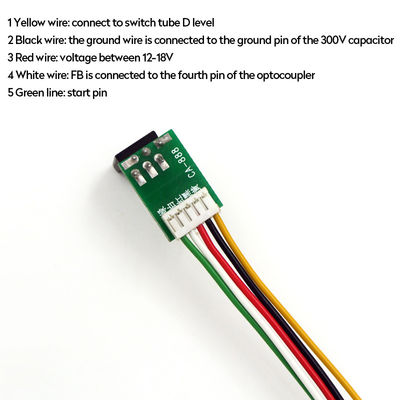

둘째, 핀 정의
1 피트 노란색 선: DRAIN, 전력 제어 측면, 그 다음 원래의 고 전력 MOS 전력 공급 D-극.일반적으로 전력 스위치 튜브의 중간 발
2피트 검은 선 또는 파우더 선: GND, 모듈 마운드 300V, 그 다음 부정적인 콘덴시터, 같은 선이 될 수 있습니다.직접 큰 필터 콘덴시터 음에 연결
3피트 빨간 선: VCC, 모듈 전원 공급 측면, 후 피드백 윙 터미널 직렬 콘덴시터
4피트 흰 선: FB, 전압 피드백, 다음 광 결합기 4피트, 광 결합기 3피트 열을 확인, 열이 아닌,4핀 주변 회로 연결이 끊어질 때.
5 피트 녹색 선: 시작 시작 핀, +300 V 콘덴시터 양

고객은 변경 후 특정 연결 방법에 대해 낙관적이어야합니다.

셋째: 사용
1. 보드에서 원래 전원 공급 칩을 제거 (일반적으로 8 피트), 그리고 스위치 (mos 튜브)
2. 300v 콘덴시터, 또한 패키지의 부하 측면의 용량을 확인 드럼이 없습니다, 첫 번째에 문제가
대체
3부하 쪽을 확인하세요 단전, 광고판, 고전압 게시판이 없습니다.
4. 해당 라인에 모듈을 연결하고, 잘못되지 않은 경우 모듈이 터질 수 있습니다, 조심스럽게 확인
5라디에이터의 원래 위치에 설치, 단류가 아니라 단열에주의를 기울여
6. 전력, 측정 전압은 출력이 없습니다, 출력이 없습니다, 그 다음 원인을 확인

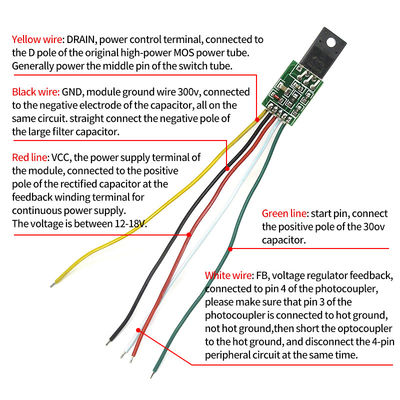

황색 납
DRAIN. 전력 제어 단말기,원래의 높은 전력 MOS에 연결.전력 공급 튜브 Dpole 일반적으로 전력 스위치 튜브의 중간 다리
검은 납
GND. 모듈 지상 와이어 300V. 콘덴시터의 음극. 같은 선에있을 수 있습니다. 직접 큰 필터 콘덴시터의 음극에 연결
붉은 납
VCC, 모듈의 전원 공급 끝, 피드백 롤링 끝 후 직결 냉동 콘덴시터의 양극에 연결. 계속 공급 전력, 전압은 12-18V 사이입니다.
흰 납
FB,전압 피드백, 4pin 광 결합기 연결,광 결합기 3pin가 뜨거운 땅과 연결된지 확인해 주세요.뜨거운 땅으로 optocoupler를 단축하고 4 핀 주변 회로를 단속.
녹색 납
시작 시작 핀. 긍정적 전극 또는 +300V 콘덴서 연결
제품 설명
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 1
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 2
연락해 주세요
웨이차트:
zq13827494627
왓츠앱:
+86-13827494627
스카이프
알바첸1
이메일:
leo@creatall.com
회사 프로파일
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 3
인증서 및 생산 과정
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 4
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 5
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 6
포장 및 배달
1- 정상 패키지
2- 수출용 카튼
3- 맞춤형 포장
4모든 주문은 고객이 결제를 확인 한 후 3-25 일 이내에 배송됩니다.
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 7
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 8
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 9
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 10
결제&운송
지불표준 결제 조건: 30% 보증금을 미리 지불, 70% 잔액 배송 전에. 온라인 무역 보증 주문, 모든 것은 당신에게 달려 있습니다. 더 많은 지불 조건이 제공 될 수 있습니다! (T / T, PAYPAL 웨스턴 유니온)수송판매 후 서비스: 100% 엄격한 검사 및 배송 전에 테스트. 원본 결함이있는 상품이 도착하면 1 주 이내에 교체합니다. 1 년 보증 혜택을 누립니다.
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 11
고객 평가
이것은 우리의 고객으로부터 좋은 피드백의 일부입니다. 모든 5 별입니다. 그것은 우리가 우수한 공급자임을 증명하고 또한 우리가 가지고 있음을 증명합니다.
고품질 제품과 전문적인 서비스
크레탈 CA-888 LED LCD DC에서 DC 부스트 변환기에 대한 18V TV 입력 전원 공급 모듈 12
FAQ
Q: 당신의 제품에 대한 최소 주문 양은 무엇입니까?A: 당신은 작은 주문을 필요로 하는 경우, 저희에게 연락하십시오Q: 배송시간은 얼마인가요?A: 제품은 지불이 확인 된 후 3 일 이내에 전송되며 배송 시간은 3 ~ 6 일입니다.질문: 배송 전에 모든 품목을 테스트하거나 검사합니까?A: 예, 우리는 시험하고 배송 전에 모든 항목을 확인.Q. 보증금은 얼마인가요?A: 상품을 받은 후 60 일. 우리의 제품은 100% 배송 전에 테스트됩니다. 상품이 결함이있는 경우, 배달 후 3 일 이내에 저희에게 알려주세요.모든 상품은 환불 또는 지불을 받을 수 있는 상태로 반환되어야 합니다.구매자는 모든 화물 운송에 대한 책임을 져야 합니다.질문: 주문에 대해 어떻게 지불합니까?A: 우리는 송금, 웨스턴 유니온, 페이팔, 모니그램, 에스크로 (다른 방법을 선호하는 경우, 저희에게 문의하십시오) 를 받아 들인다
