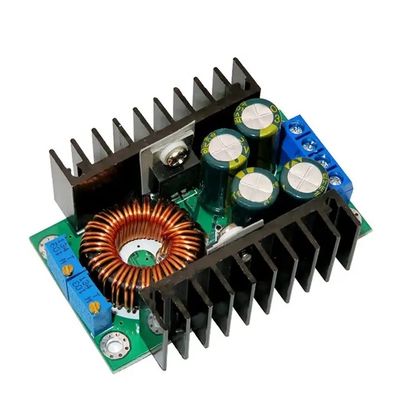

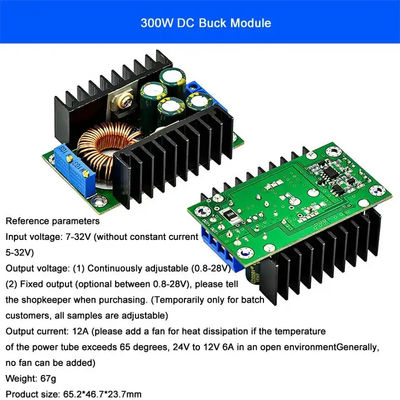

300W 백 DC-DC:

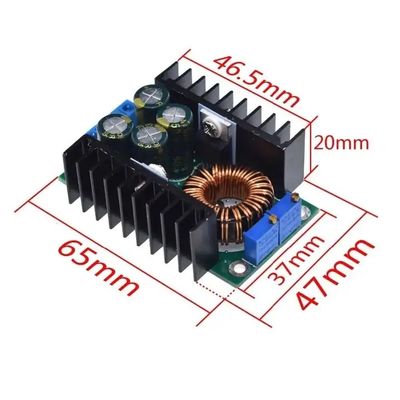

차원: 65 (길이) * 47 (폭) * 23.5 (높이) mm
1모듈 속성: 격리되지 않은 계단 하향 일정한 전류, 일정한 전압 모듈 (CC CV) 충전 모듈
2. 램프 전류를 전환: 일정한 전류 값 * (0.1 ), 램프 전류를 전환하고 일정한 값 연결,예를 들어 일정한 전류 값은 3A입니다, 램프 전류를 전환하면 일정한 전류가 0입니다.1번 (0번.1 * 3A = 0.3A)
3최저 압력: 1V
4입력 24V 출력 12V 5A 파동 50mV (음악 제외)
5출력 단전 보호: 예, 일정한 전류
6입력 역극성 보호: 없습니다
7출력 방지 역류: 없습니다.
8전선: 터미널
9동적 반응 속도: 5% 200uS
10. 전력 측정기 조정 방향: 시계 방향으로 (증대), 시계 반대 방향으로 (하락), 입력 전압에 닫힌 전력 측정기 (CV) 는 전압을 조절하는 데 사용됩니다.출력 전압에 닫힌 전력 측정기 (CC) 는 전류 (CC) 를 조절하는 데 사용됩니다.
11작동 온도: 산업용 (-40 ° C ~ + 85 ° C) (전력 튜브의 실제 사용 온도, 고온 열 강화)
12표시기: 이중 색상 표시기, 충전 표시등은 빨간색, 녹색 표시등은 완전히 충전된 것을 의미합니다 (부하가 없습니다 녹색)
13일정한 전류와 온도의 정확성: 실제 시험에서, 모듈 온도는 25도에서
60도에서, 일정한 전류 값의 변화는 5% 미만입니다 (5A 일정한 전류 값)
14출력 단전 보호: 예,동전 (동전 설정 동전 값)
15입력 역 연결 보호: NO
16출력 역류를 방지합니다:
17배선 방법: 단말 블록
특징:
1고정 턴 램프 전류는 현재 값의 0.1 배입니다.
(충전시 배터리가 완전히 충전되었는지 확인하는 데 사용됩니다.)
2. 전용 벤치마크 IC와 고 정밀 전류 감지 저항으로 만들어졌으며, 더 안정적인 일정한 전류를 증명합니다. (20 °C에서 100 °C 일정한 전류 1A, 온도 변동 1% 미만).특히 LED 드라이버에 적합합니다..
3높은 출력 전류, 최대 출력 전류는 8A에 도달 할 수 있습니다.
44개의 높은 주파수 용량, 출력 파장을 낮추고 작업 안정화를 향상시킬 수 있습니다.
5이중 히트 싱크 디자인 MOS 스코트키 다이오드 독립 히트 싱크
6큰 크기의 센더스트 코어와 두 배의 순수한 구리 배선을 사용하여 작업 효율성을 향상시키고 열을 줄입니다.
7. 3296 다회전 역량계, 높은 정확성 전압 및 전류 조절, 좋은 안정성.
8. 두 가지 색상 램프, 작업 상태 한 눈에 명확
9전압과 전류는 조절이 가능하고, 스윙 효과도 좋습니다.
응용 프로그램:
조절 가능한 전원 공급 (9A 전력은 충분히 크다), 고전력 LED 드라이버, LED 디스플레이 드라이버, 납 배터리 충전, 리?? 배터리 충전, 차량 전원 공급,차량 노트북 전원 공급 장치 (백), 조절 전원 공급, 저전압 시스템 전원 공급, (예를 들어 어린이 장난감 자동차는 12V 배터리를 사용하여 6V로 내려가), 24V에서 12V 9A, 12V에서 5V 9A, 24V에서 5V 9A, 24V에서 19V, 20V 등,그래서 그것은 광범위한 응용 프로그램을 가지고 있습니다.
배터리 충전:
1배터리 플로트 전압과 충전 전류를 확인하고 모듈의 입력 전압을 확인하세요.
2- 일정한 전압 전압계를 조정하고 출력 전압을 약 5V로 조정합니다.
310A 전류 척도의 멀티미터를 사용하여 출력 단전 전류를 측정하고
전류 전력계로 출력 전류가 예상 충전 전류값에 도달하도록 합니다.
4. 콘스탄트 전압 전압계를 조정하여 출력 전압이 플로트 전압에 도달하도록하십시오.
5배터리에 연결해서 충전해
1,2,3전원 모듈 입력을 연결하는 4 단계, 출력 무부하 배터리를 연결하지 않습니다.)
LED 일정한 전류 드라이브:
1. 당신이 운전해야 LED의 작동 전류와 최대 작동 전압을 확인합니다.
2- 일정한 전압 전압계를 조정하고 출력 전압을 5V로 조정합니다.
310A 전류 스케일에서 멀티미터를 사용하여 출력 단전 전류를 측정하고 전류를 조정
출력 전류가 예상된 LED 작동 전류에 맞는지 확인하기 위한 전력 측정기
4. 콘스탄트 전압 전압계를 조정하여 출력 전압이 최대 LED 작동 전압에 도달하도록하십시오.
5LED를 연결해서 테스트해
1,2,3,4 단계 전원 모듈 입력 연결, 출력 무부하 LED를 연결하지 않습니다.)

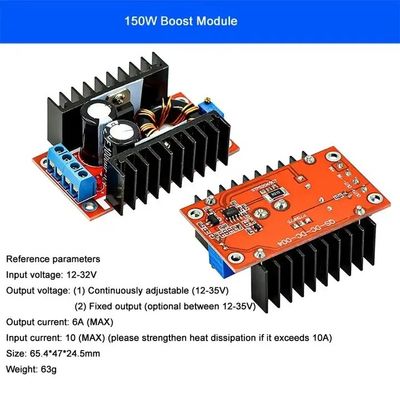

150W DC-DC 부스:
크기: 65 (길이) *47 (폭) *23.5 (높이) mm (황제 기둥을 제외)
100% 새고 고품질 dc-dc 부스트 변환기 10-32v에서 12-35v 스텝 업 충전기 전원 모듈 150W
조절 가능한 정적 전력 DC 부스트 전압 조절기 변환 모듈 10-32V ~ 12-35V Step Up 150W 6A
입력 전압: DC 10-32V
출력 전압: DC 12-35 V (정치)
출력 전류: 6A (MAX)
입력 전류: 10A (MAX)
출력 전력: 자연 냉각 100W (MAX), 강화 냉각 150W (MAX) 실제 전력.
변환 효율: 94% (입력 19V 2.5a 출력 16V, 참조)
출력 파동: 2% (MAX)
작업 온도: 산업 (40 ° C ~ + 85 ° C), 환경 온도, 40도, 둘 다 전력 사용을 줄이거나 냉각을 강화하십시오.
전하 온도: 45도
무부하 전류: 25mA
전압 조절: 0.5%
부하 조절: 0.5%
동적 반응 속도: 200uS 5%
단전 보호: 아니 입력 부분에 피지 또는 보호 회로를 설치하십시오.
입력 역보호: 아니요 (반보호를 준수하거나 입력 부분에서 결합을 연결하십시오.)
크기: 65 * 23 * 56.3mm
응용 프로그램:
1) DIY 출력 조정 가능한 자동차 전원 공급, 당신은 단지 입력으로 12V 전원 공급을 연결해야, 당신은 자유롭게 지속적으로 출력 전압을 조정할 수 있습니다 (14-35V),하지만 출력 전압은 입력 전압보다 낮을 수 없습니다. 2) 자동차 노트북 전원 공급. 입력 12V 전원 공급에 연결됩니다, 그리고 출력 작동 노트북의 전압에 조정됩니다.
3) 부스트 충전기, 12V 전원 공급을 사용하여 24V 배터리와 같이 12V 이상의 배터리를 충전 할 수 있습니다. 4) 전자 장비에 전원을 공급하기 위해,전압이 필요한 전압에 조정되는 한 전류는 등급 전류를 초과하지 않습니다5) 시스템 앞단계의 전원 공급 장치, 프로젝트 작업을 할 때 입력량은 10~18V입니다.그리고 당신의 시스템 보드는 24V 전원 공급에 대한 필요와 그 힘은 매우 크다, 일반 DC-DC 모듈의 전력은 너무 작습니다, 우리의 모듈을 선택, 당신은 디버깅없이 기계에 직접 작동 할 수 있습니다, 그리고 쉽게 고효율과 고전력 부스트를 달성합니다.
