제품 상세 정보:
|
| 제품 모델: | CA-233 | 입력 전압: | 프크크 :40-165v 포도주 :12-24v |
|---|---|---|---|

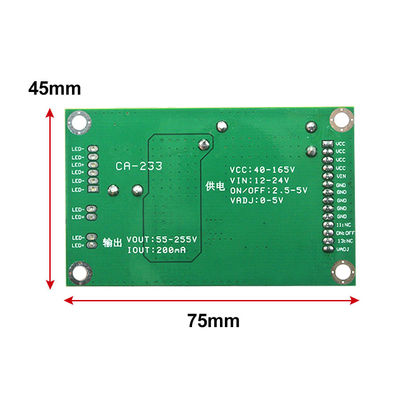

| 출력 전압: | 55-265v 자동차 | 제품 치수: | 75*45mm |
| 지원받습니다: | 보편적 32-60inch는 이르렀습니다 | 공항: | 선전 공항, 광저우 공항 |
| 강조하다: | CA-233은 백라이트 구동부 이사회를 이끌었습니다,LED 백라이트 구동부 이사회 255V |
||

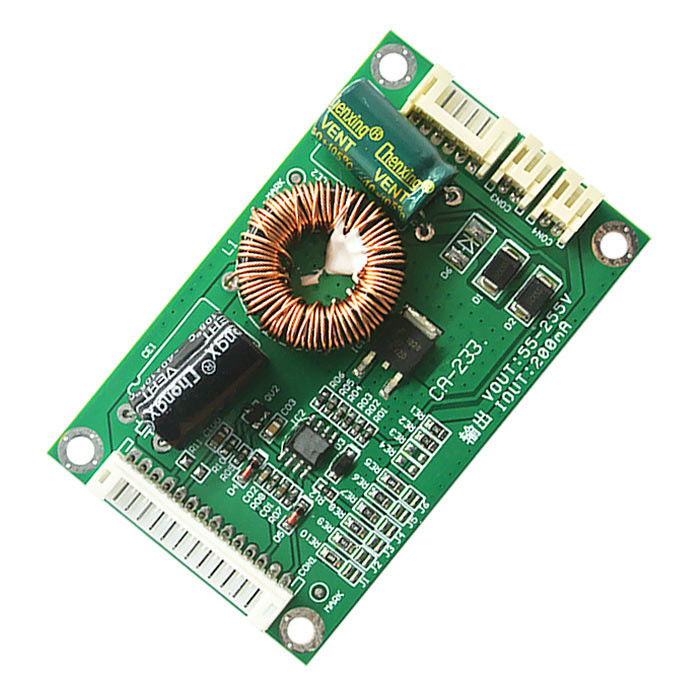

TCL을 위한 CA-233. 코카. 스카이워스. 창봉. 히센스. 텔레비젼 트리플 이사회 백라이트 구동회로의 하이어와 다른 브랜드
수리 또는 텔레비전 조립. 입력 전압 40-165V, 출력 55-255V.
만약 당신이 백라이트 바의 요구 전압을 모르면, 시도하기 위해 최소 전류값 (채무 불이행 200MA)로부터 설치하세요,
백라이트 휘도는 증가가 충분히 그리고 나서 천천히가 아니고 백라이트를 밝히기 위해 최대 전류를 사용하지 않습니다, 그것이 타기 쉽습니다
빛 또는 드라이브 보드.

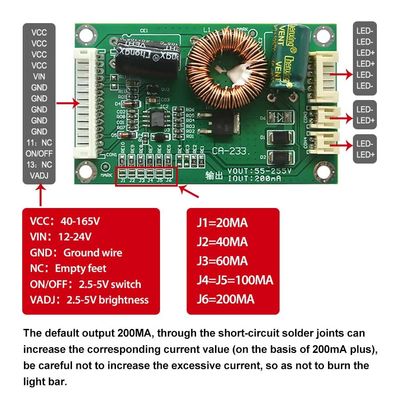

CA-233 현재 조정 명령 :
J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA
연결 교육 :
1. 밖에 VCC에 대한 필터 축전기 양의 전압의 백라이트를 위한 필수적 파워 보드 수정에서, 전압은 45v-165v 사이에 있습니다.
2. 그리고 나서 VIN에 대한 12-24V 전압이 45V 고전압 이상까지 연결될 수 없습니다.
3. 국민 총수요에 전력 접지를 연결하세요.
4. NC는 비어 있고 연결시킵니다.
5. 발견하기 위한 원래 파워 보드에서 스위치 신호는 2.5V-5V의 참고 범위인 ON / 꺼짐 상태를 받았습니다.
6. 독창적 기계의 디밍 신호는 VADJ 피트에 연결되었습니다, 5V가 가장 어두운 것입니다, 0V가 가장 밝은 것입니다.
단락 납땜 접합부를 통하여, 디폴트 출력 200MA는 상응하는 전류 값을 증가시키고 (200mA 이상을 기초로 하여) 광 바를 태우지 않도록, 초과 전류를 증가시키지 않도록 주의할 수 있습니다.
계속 입력 전압 : 끊임없이 계속되는 정류판은 2개 방식 전압 입력을 필요로 합니다, VCC 그리고 나서 40-165V 전압, VIN 그리고 나서 12-24V 전압, 오직 한 전압만을 상승시키지 않을 것입니다.
기울어지세요 : 드라이브 보드 권한이 권한이 바로 철과 기타 등등을 쓰지 않아야 하는 후에 단열재, 권한에 유의합니다
전도성 소재. 전원 공급기 뒤에 (전기 쇼크 또는 피해를 회피하기 위해) 400V 전기분해의 방출에 유의하세요.
강한 겨울 몸 정전기가 직접적으로 반도체 보드의 회로판에 손을 대지 않습니다 (당신이 손을 씻고 그리고 나서 접촉할 수 있습니다).
