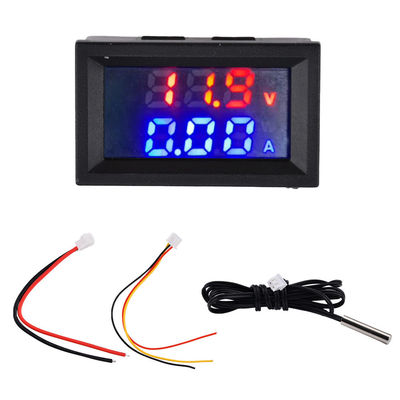

DC4-30V 전압과 전류 미터 10A 50A 100A 동력 차량 오토바이

M430은 전압, 전류와 전기 측정기입니다. 그것은 피시험 회선의 전압, 전류와 강국을 측정하고 드러낼 수 있을 뿐입니다. 표시된 값은 가감 저항을 통하여 미세 조정될 수 있습니다. 루프의 실질 전압과 경향은 아무도 효과가 없습니다.

사용할 때 30V 이상 고전압을 사용하지 마시오 그러면 그렇지 않았다면 그것은 제품에 대한 과전압 손해를 일으킬 것입니다.

10A 범위 제품은 shunt 저항기가 딸려 있고 직류 측정의 시험 종료에 단락 회로가 있을 것입니다. 미터가 배선도에 따라 로드와 직렬로 연결되는 한 그것은 정상적으로 사용될 수 있습니다.

동작 전압 :
기구의 작업 전압이 DC 4~30V라고, 5~12V는 권고됩니다
씬 레드 라인은 일하는 전원 공급기의 양극이고 가는 검은 선이 두꺼운 흑색 라인과 공통 기반을 속하는 일하는 전원 공급기의 음극입니다.
사용할 때, 가는 적색 및 흑색 전선에 연결된 제한 전압은 30V를 초과할 수 없고 12V 전원 공급기가 권고됩니다

측정 범위 :
전압은 측정 범위는 0~100V 이고 10V 이하 화면 표시 방식은 0.00V 입니다, 전압이 0.2V에 시작하고, 오차 범위는 ±1V 입니다.
전류 측정기는 범위는 0~10A이고, 경향이 0.03A에 시작하고, 에러가 ±0.1A입니다

전압 디스플레이 미세-동조
그것은 주요 조정이 아니라 디스플레이 미세 조절입니다, 조정이 디스플레이 전압이지만, 그러나 실질 전압이 조정될 수 없습니다!

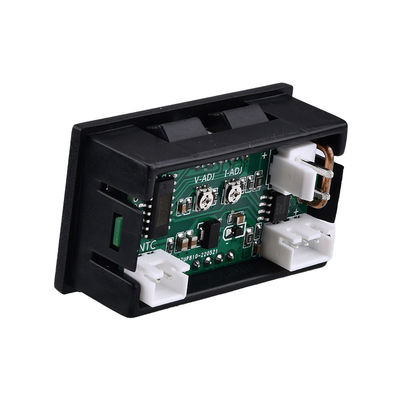

전압을 미세 조정하기 위해 일자형 나사 드라이버를 발견하고 V-ADJ 라운드 가조정 저항기를 구기세요

전류 표시 미세-동조
그것은 주요 조정이 아니라 디스플레이 미세 조절입니다, 조정이 디스플레이 경향이지만, 그러나 실 전류가 조정될 수 없습니다!
경향을 미세 조정하기 위해 일자형 나사 드라이버를 발견하고 A-ADJ 라운드 가조정 저항기를 구기세요

표준 선 :
XH-2.54-3P 빨강, 검고 노란 와이어 (박막 와이어 전체 길이 : 155 밀리미터)
씬 레드 라인 : 일하는 전원 공급기의 양극이 30V 이상 Ａ 전원에 연결될 수 없습니다
가는 흑피 강선 : 일하는 전원 공급기의 음극과 공사장 위의 두꺼운 흑피 강선이 전원 공급기를 공유할 때 연결될 필요가 없습니다
가는 노란선 : 전압 시험선이 검사 회로 전력 공급기의 양극에 연결되었습니다
VH-3.96-2P 적색 및 흑색 와이어 (두꺼운 와이어 전체 길이 : 165 밀리미터) 전류시험은 전보를 칩니다
두꺼운 적색 배선 : 전류시험의 양극, 그것이 하중의 음극에 연결됩니다.
두꺼운 흑피 강선 : 부정적인 전류시험이 부정적인 힘에 연결되고, 먼저 연결되고 끊어질 때 그리고 나서 떨어집니다

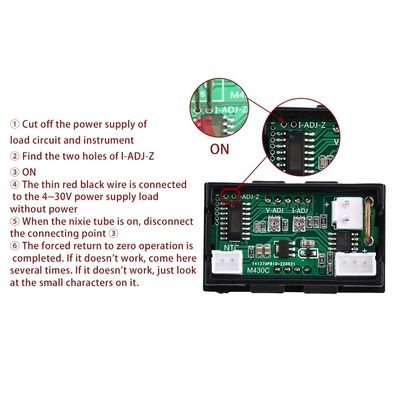

무부하 전류는 비영 복귀 처리 방법을 합니다 :
제로 부하 제로잉을 위해, 당신은 날카로운 족집게로 준비할 필요가 있습니다. 로드 회로에게 에너지를 공급하지 마세요. 좋은 적색 및 흑색을 끄세요. I-ADJ-Z의 옆에 족집게를 2 라운드 홀에 삽입하고, 좋은 적색 및 흑색에 전원을 켜고, 5 초를 기다리고 족집게를 제거하세요. 그래서 그것은 0에 맞추도록 강요받고, 지 않으면, 여러 번 작전을 반복합니다.
