원래 장소:
광동, 중국
모델 번호:
2A 3A 5A 10A
특징 :
이 아주 새로운 DC 전동기 속도 제어 장치는 1803BK명 방향을 제어하는 것을 허락하고 완전히 충격 계수와 펄스-폭-변조 (PWM) 직류전압을 사용하는 모터 DC 제품이 0%-100%로부터 조정됩니다. 자체 복구 퓨즈 2A와 전원 연결 LED 라이트로. 2A의 직류를 당신의 직류 전동기 또는 다른 DC 부하에게 제공하기 위해 가능하게 하세요.
상술 :
입력 공급 전압 :1.8V-15VDC
최대 출력 전원 :30W
최대 연속출력전류 :2A
조정할 수 있는 듀티 싸이클 : 0%-100%

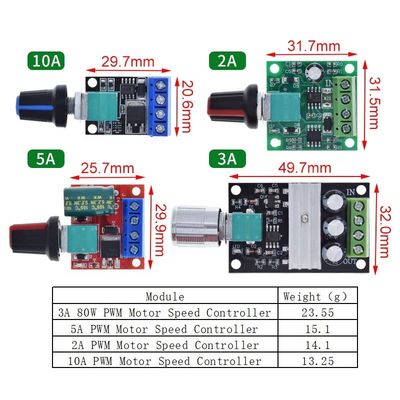

분류하세요 :approx.31.7*31.5*15mm
정미중량 : approx.14g
기록 : DC 전력이 공급하고 직접적으로 연결된 직류 전동기 속도 조정기는 220V AC을 토하우스홀드.
수동 측정으로 인해 1-3mm이 다르도록 허락하세요.
다른 전시와 다른 각도 때문에, 사진은 품목의 액투아컬러를 반영하지 않을지도 모릅니다. 양해해주셔서 정말 감사합니다.
이 DC 전동기 속도 제어 장치는 직류 전동기 우싱가 펄스의 방향을 제어하는 것을 허락합니다-- 듀티 싸이클 완전히 조정할 수 있는 from0%-100%와 위드-모듈레이트 (PWM) 직류전압.
전동기 속도 제어 장치는 쉽게 직류 of3A를 당신의 d모터 또는 다른 DC 부하에게 제공할 수 있습니다.
주요 기술적인 매개 변수 :
-입력 공급 전압 :6V-28VDC
- 최대 출력 파워 : 80W
최대 연속출력전류 :3A
- 조정할 수 있는 듀티 싸이클 :5%-100%
조작 지시 :
1. 테위링 다이어그램에 나타내는 것으로서의 운동신경 말단에 당신의 직류 전동기 (또는 DC 부하)를 연결하세요.
2. 연결을 정확한 폴라리티어브에 대해 확신하게 하여 회로에 10V-36V DC의 전압을 연결하세요. 모터에 적용된 전압이 회로에 볼타게애플리드 공급일 것이라는 것에 주목하세요. lt는 어떠한 가능한 단락 회로에게서도 회로를 보호하기 위해 적절하게 평가된 퓨즈 인라인 위스디 양공급을 추가한다고 추천받습니다.
3. 당신은 지금 전위차계를 통하여 모터의 속도를 조절할 수 있습니다.
생성물 파라미터 :
동작 전압 :DC4.5V-35VOutput 경향 : 0-5A
출력 전원 : 90W (최대)
정지 전류 : (대기중인) 7uA
PWM 듀티 싸이클 : 1% -100%
PWM 주파수 : 20 khz
분류하세요 : (핸들 없이) 30 밀리미터 Ｘ 25.7 밀리미터 Ｘ 14 밀리미터
예방책 :
DC를 위한 직류 전동기 주지사 입력이 직접적으로 AC (예를 들면에 연결될 수 없습니다 : 220V AC220V), 그렇지 않았다면 그것은 탈 것입니다!
DC 전력 공급 장치의 양극 및 음극 단자는 reversed.otherwise가 아니고 주지사가 손상될 수 있습니다.
모터는 또한 긍정적이거나 부정적일 수 있습니다. 앤드엑스페크테이션스 작전의 방향이 조화되지 않을 때, 당신은 라인 순서의 방향을 조정할 수 있습니다.
모터스피드 변화, 주지사 출력 듀티 싸이클을 바꾸기 위해 전위차계 노브를 조정합니다.
기술 :
