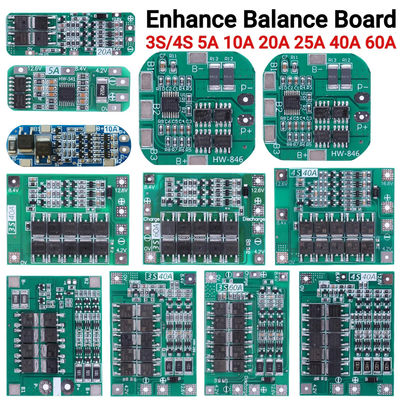

11.1V12.6V14.8V16.8V 펌프 모터 리?? 배터리 충전기 보호판 3S 4S 40A 60A

제품 설명:

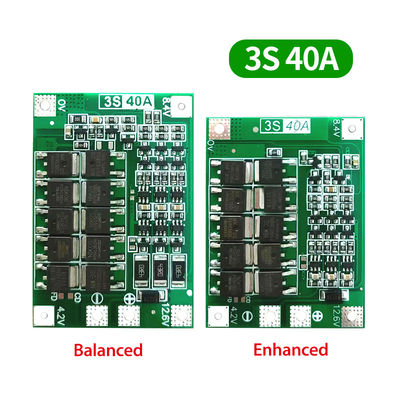

3줄 12.6V 40A 리?? 배터리 보호판

• 충전 전압: DC 12.6V ~ 13.6V
• 연속 방출 전류: 최대 40A (열분환경이 좋지 않으면 부하 전류를 줄이십시오.)
• 연속 충전 전류: 최대 20A
• 균형 버전 크기: 41x61x4mm
• 강화 버전 크기: 41x55x4mm
• 적용 가능한 선택: 3.7V의 명소 전압에 적용되며, 완전히 충전된 4.2V 리?? 배터리 (18650, 26650, 폴리머 리?? 배터리 포함) 는 170W 이하로 드릴 수 있습니다.

참고:

• 성공적으로 시동하려면 3개의 10C-20C 전력 배터리 또는 6개의 5C-10C 전력 배터리가 필요합니다. (전용 전력 배터리 모델 추천: sony vtc4, vtc4A, vtc5A, vtc6)3 제곱 밀리미터 이상의 구리 와이어를 사용하십시오 (니켈 판을 사용할 수 없습니다)
• 다이어그램에 따라 0V, 4.2V, 8.4V, 12.6V를 엄격하게 연결하십시오. 전선을 용접 할 때 보드의 구성 요소를 만지지 마십시오. 의도적으로 단전하지 마십시오.
• 배터리를 처음으로 용접하거나 충전이 진행되는 동안 단일 배터리가 4.2V를 초과하는 한 "430" 저항이 뜨고 배열됩니다.19V 가열 중지). "430" 저항이 심각하게 뜨는 경우, 잘못된 라인이 연결되어 있는지 확인하십시오.

하드웨어 준비:

준비 3S 12.6V 40A 리?? 배터리 보호 모듈, 배터리, 전원 공급, 높은 전력 부하 저항

아래 그림은 모듈 배열 도표를 보여줍니다. 배터리는 3 개의 문자열입니다. 연결된 배터리는 40A 배열 전류를 충족해야합니다.그것은 배터리를 병렬하거나 큰 배열 전류를 가진 배터리를 구입하여 실현 될 수 있습니다예를 들어, 배터리가 2000mAH이고 배열 배수가 10C라면 2개의 3개의 문자열만 필요하고 배열 전류는 40A입니다.

아래 그림은 배터리 충전 다이어그램을 보여줍니다. 충전 전압은 DC12.6V ~ 13.6V입니다. 충전 전류는 연결된 배터리에 달려 있으며 최대 20A가 아닙니다.모듈은 균형 잡힌 충전 경로를 가지고 있습니다, 그리고 평준화 기능은 배터리 성능이 크게 다르지 않을 때만 작동합니다.

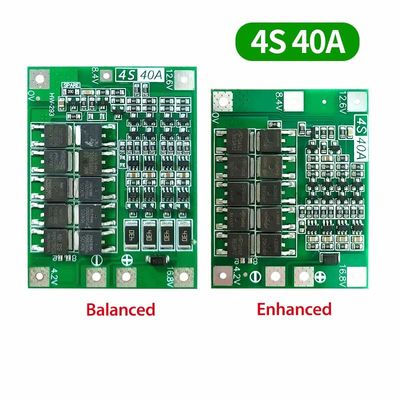

4줄 14.8V 16.8V 40A 리?? 배터리 보호판

• 충전 전압: DC 16.8V ~ 17V
• 연속 방출 전류: 최대 40A (열분환경이 좋지 않으면 부하 전류를 줄이십시오.)
• 연속 충전 전류: 최대 20A
• 밸런스 버전 크기: 45x60x4mm
• 강화 버전 크기: 44x55x4mm
• 적용 가능한 선택: 3.7V의 명소 전압에 적용되며, 완전히 충전된 4.2V 리?? 배터리 (18650, 26650, 폴리머 리?? 배터리 포함) 는 170W 이하로 드릴 수 있습니다.

참고:

• 성공적으로 드릴을 시작하려면 세 개의 15C-20C 전력 배터리 또는 여섯 개의 10C-15C 전력 배터리가 필요합니다. (평범 18650는 드릴을 시작할 수 없습니다!!).
• 지도 전선 0V, 4.2V, 8.4V, 12.6V, 16.8V에 엄격하게 따라, 의도적으로 단전하지 마십시오.
• 브러쉬 모터의 부하가 사용되면, 비 극적 콘덴시터 연결을 시도 (25V 이상 전압을 견딜,용량 10uF-100uF) 모터에서 역 스파이크를 방지하기 위해 모터의 긍정 및 부정 단말에MOS 튜브를 찢어
• 4 그룹 배터리 시리즈, 배터리 각 그룹의 전압이 동일하지 않은 경우, 각 배터리를 개별적으로 채우고 다음 시리즈로 사용하십시오.전압이 빠르면 배터리가 더 빠르죠.

아래 그림은 모듈 방출 도표를 보여줍니다. 배터리는 4 개의 문자열입니다. 연결 된 배터리는 40A 방출 전류를 충족해야합니다.그것은 배터리를 병렬하거나 큰 배열 전류를 가진 배터리를 구입하여 실현 될 수 있습니다예를 들어, 배터리 2000mAH, 배열 복수 10C, 다음 4 시리즈 2만 필요하고 최대 전류는 배열 전류 40A에 도달 할 수 있습니다, 안정적인 배열은 4 줄이 필요하고 4 수 있습니다.,그리고 열 분산에 주의를 기울여야 합니다, 배열 배터리 전력은 빠르게 떨어질 것입니다.

아래 그림은 배터리 충전 다이어그램을 보여줍니다, 배터리 4 시리즈, 실제 완전한 충전, 전압 16.8V, 충전 전압 DC17V-18V, 충전 전류는 연결된 배터리에 달려 있습니다,최대 20A를 초과하지 않습니다..
