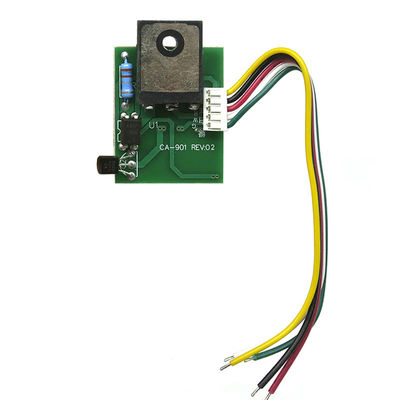

46 인치 12V 24V를 샘플링하는 CA-901 스위치 전원 이사회 DC

46 인치 12V 24V를 샘플링하는 CA-901 LCD 텔레비전 스위칭 파워 공급 모듈 DC

제품 설명 :

• 고성능,
• 저 전력 소모,
• 작은 사이즈,
• 넓은 전압 범위,
• 설치하도록 쉽습니다,
• 12V 24V LCD 텔레비전 전원의 플라이백 출력 전압에 적합합니다
• LCD 정전 또는 고전력 스위칭 전원 공급기 신속 교환인 46 인치 LCD 텔레비전에서 사용됩니다

특징 :

• 타이핑하세요 : LCD 제품, 비고립형 전원 공급기
• 출력 : 300V
• 출력 : 12V/24V

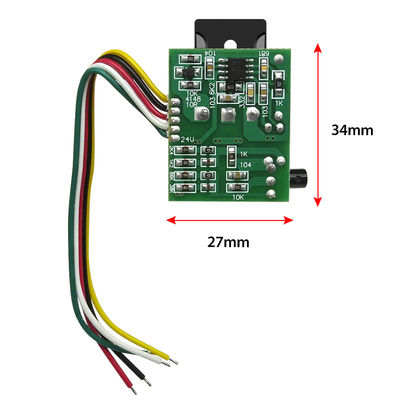

• 제품 치수 :34mm*27mm*17mm
• 보편적 사이즈 : 46 인치 아래에 있는 모니터인 보편적 LCD
• 제품 사용 : 고성능, 저 전력 소모, 작은 사이즈. 와이드 볼테지 조절 범위

CA-901 목사 : 01 모듈 주요 특징 :

• DC 샘플링과 TL431 규제 기관 피드백, 좋은 규제 기관 성능.

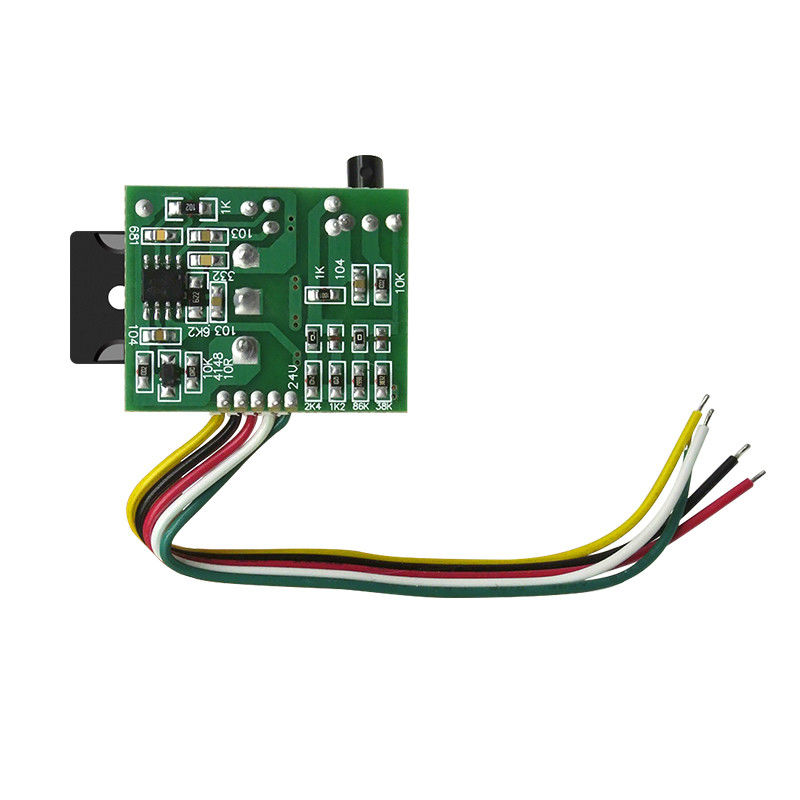

• 이 모듈은 상응하는 패드를 연결시키기 위해 12V 24V 선택적인 출력, 유일한 필요를 사용합니다, 당신이 12V 또는 24V를 출력할 수 있습니다

• (전력 공급 모듈 공장 24V 그것에서의 상응하는 패드를 연결시키기 위한 요구된 출력 전력에따르면, 단순히 다이어그램에 따른 유리화된 디자인, 쉬운 설치(figure1)

2 설치 설명서 :

• 원래 전원 스위치 또는 두꺼운 모듈, 굳게 테오리지널 방열에 고정된 모듈을 제거하세요.

• 트랜스 부하중 이쇼트 회로, 반 첨두 흡수 회로가 정상적인지 확인합니다.

• 모듈은 지열 지대 (커패시터네가티아이브 큰 전력 공급기 필터)에 연결된 원래 전원 스위치 Ｃ 전신주 웰딩폰티 (FET Ｄ 전신주, Ｃ 전신주의 전력의 원래의 모델) 더 블랙 선의 레드 라인에 연결되었습니다.

• 노란선은 이차적 정류 다이오드 어브디 트랜스 (12V의 음극 또는 24V) 필터 축전기 (주요 전력 공급의 양극에 연결됩니다

• 백선은 트랜스 이차적 주 전원 공급 12V 또는 24V (필터 축전기 부정적 (콜드측에) 연결되었습니다 :

• 원래 모듈 C 파워 공급 쪽 (9V-18V)에 라인커넥티드 녹색과 테오리이날 기계 IC 전원 공급기와 회선 해제.

• 형태에 나타난 바와 같이, 적절한 패드를 선택하기 위해 출력 전압에 따르기

• 라인을 연결시킨 후, 우리는 다음을 제안합니다 첫번째 분리는 전력 시험 기계 전에 체크코르레트 잘못된 하중 (10 오옴 20 와트 저항), 조치 전압에 연결되는 주요 권력 plug.load의 (전류를 끊습니다.
