CA-888 유니버설 윈도우 제어 모듈 슈퍼 디스플레이 LED LCD TV 전원 공급 모듈
제품 설명:
모델: CA-888

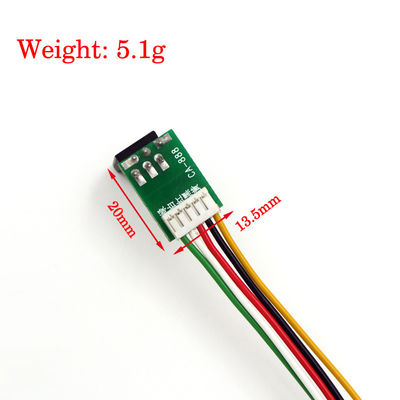

크기: 19.5*13.5mm
사용: 15-21 인치 LCD 모니터 전원 공급 유지보수 문제를 해결하기 위해 LCD 전원 보드 손상 큰 비율. 칩을 구동하는 힘의 하나, 높은 전력 전원 스위치,샘플링 저항 손상은 가장 흔합니다.이 부품 모델의 다양성 때문에 종종 같은 예비 부품이 없기 때문에 수리 할 수 없습니다.대부분의 고객이 일반 LCD 전원 공급 모듈의 친구를 개발해야 합니다.
이 모듈은: 배선이 간단하고 설치가 쉬우며, 시간을 절약하고, 유지보수 성공률을 향상시킵니다.친구들의 유지보수 문제로 인해 보편적인 전원 공급 모듈을 개발하는 것을 고려할 수 있습니다..

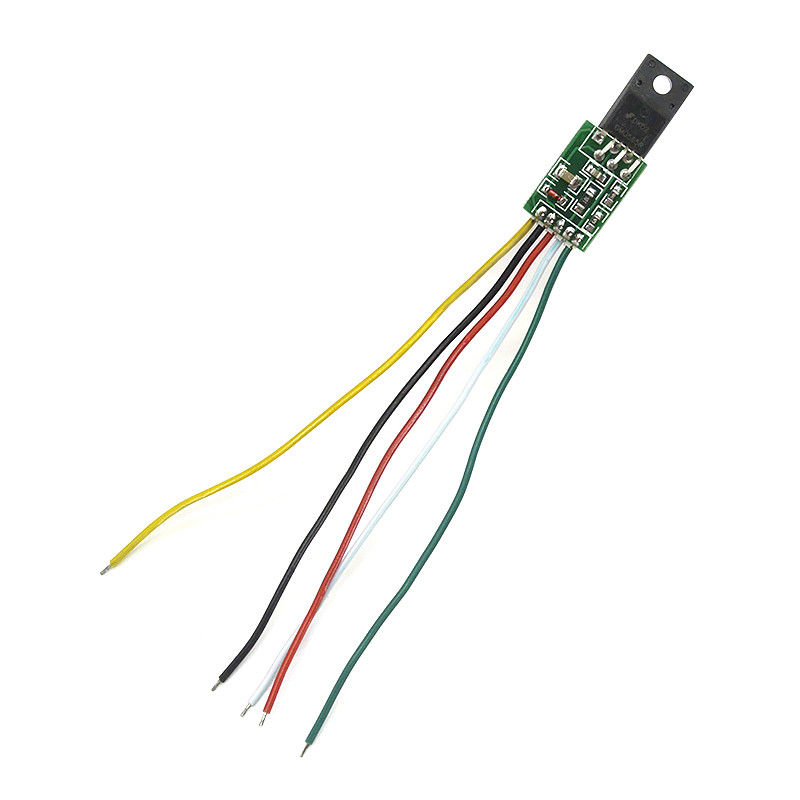

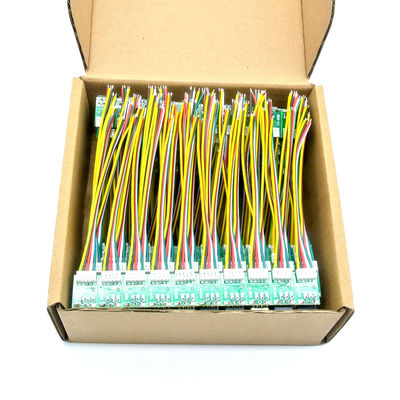

핀 정의
발 노란색 선: DRAIN, 전력 제어 측면, 그 다음 원래의 고 전력 MOS 전력 공급 D-pole.Generally the middle power switch tube feet
검은 선 또는 파우더 라인: GND, 모듈 마운드 300v, 그 다음 부정적인 콘덴시터, 같은 라인이 될 수 있습니다.대 필터 콘덴시터 부정적인 직접 연결
발 빨간 선: VCC, 모듈 전원 공급 측면, 후 피드백 윙 터미널 직렬 콘덴서 양성, 연속 전원 공급 후, 12-18V 사이의 전압.
피트 흰 선: FB, 전압 피드백, 다음 광 결합기 4 피트, 열 3 피트, 열이 아닌 광 결합기 확인,4핀 주변 회로 연결이 끊어질 때.
발 녹색 선: 시작 시작 핀, +300 V 콘덴서 양
사용 방법:
보드에서 원래 전원 공급 칩을 제거 (일반적으로 8 피트), 그리고 스위치 (mos 튜브)
300v 콘덴서 확인, 또한 패키지의 부하 측면의 용량 드럼이 없습니다, 첫 번째에 문제가 있습니다
대체
부하 쪽을 확인하세요 단전, 광고판, 고전압판이 없어요
해당 라인에 모듈을 연결하고, 잘못하면 모듈이 터질 수 있습니다, 잘못이 있는지 조심스럽게 확인
