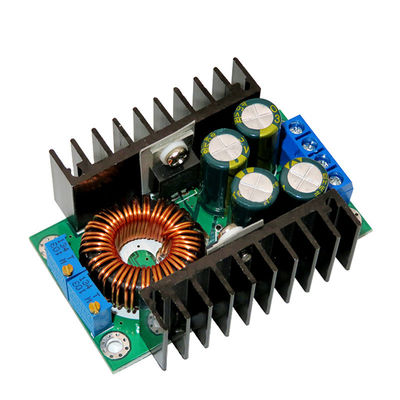

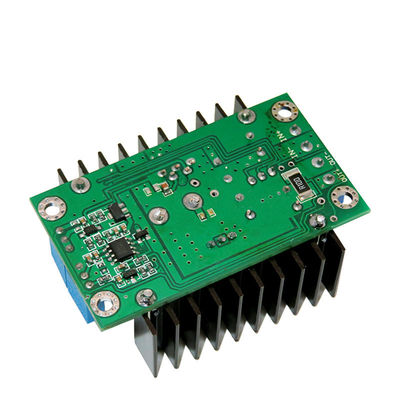

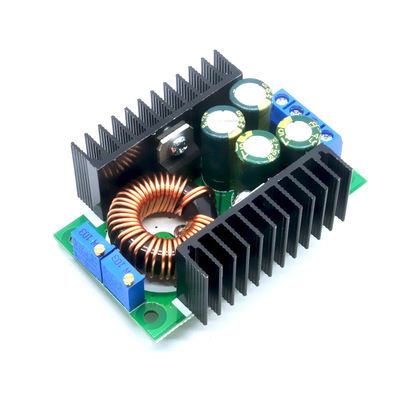

300W 9A DC 감소 모듈 0 조정할 수 있는 버크 변환기 전력 공급 모듈

• 모듈 속성 : 비고립형 단계적으로 감소하는 정전류, 끊임없이 계속되는 전압 모듈 (CC CV) 충전 모듈
• 입력 전압 : DC 7-32V
• 출력 전압 : (1) 끊임없이 조정할 수 있는 DC 0.8-28V. (2) 고정된 출력 :0.8v-28v 사이에 선택하세요
• 출력 전류 : 8A (전력관의 기온이 미안하지만, 65 도를 초과할 때 냉각 Fan을 추가하세요)
• 정전류 범위 : (조정할 수 있는) 0.2-8A
• 회전 램프 경향 : 정전류 가치 * ( 0.1 )가 램프 전류와 일정 값 연계를 돌립니다,
• 상수와 같이 전류 값은 3A 이고 램프 전류를 돌리고 정전류는 0.1 번 일 예정입니다 (0.1 * 3A = 0.3A).
• 최하위 압력 : 1V
• 출력 전원 : 최대 전력은 약 300W입니다
• 변환 효율 : 최고 약 95%
• 동작 주파수 : 300KHZ
• 출력 파문 : 20M 대역폭
• 입력 24V 출력 12V 5A 잔물결 약 50mV (배제 소음)
• 출력 단락 보호 : 예, 정전류
• 입력 봉 플러스 보호 : 어떤 것
• 전보를 치는 것 : 단말기
• 무부하 전류 : 전형적인 20mA (24V 스위치 12V)
• 부하 변동분 : ± 1% (상수)
• 전압 변동률 : ± 1%
• 동특성 응답 속도 : 5% 200uS
• 조정 방향 : 오른쪽으로 돕니다 (증가하고) 시계 반대 방향으로 (감소하세요),
• 입력 전압과 가까운 전위차계(CV)는 전압, 전위차계(CC)를 규제하는데 사용됩니다
• 출력하기 위해 마무리된 채 전압은 경향 (CC)를 규제하는데 사용됩니다
• 작동 온도 : 공업적 등급 (-40 +85 'Ｃ에 대한 'Ｃ) (강화된 전력관 온도, 고온열의 실제 사용을 주목하세요)
• 지표 : 표시등을 고발한 듀얼 컬러 지표가 빨갛는다고, 청신호는 fully charged를 의미합니다 (무부하가 녹색입니다)
• (대략적인) 사이즈 : 65 Ｘ 47 Ｘ 22 밀리미터 (L x W x H)
• 정전류와 온도의 정확성 : 실제 시험에, 25 도로부터의 모듈 온도
• 60 도에, 정전류는 변경 함수는 5% 이합니다 (5A 끊임없이 계속되는 전류 값)
• 정전류와 온도의 정확성 : 실제 시험, 25 도부터 60 도까지 모듈 온도에, 정전류는 변경 함수는 5% 이합니다 (5A 끊임없이 계속되는 전류 값)
• 출력 단락 보호 : 예, 정전류 (정전류 가치에서 설정하는 경향)
• 입력 반대 접속 보호 : 부정
• 출력은 역 플로우를 방지합니다 : 부정
• 배선 배치 방법 : 암페놀 연결기

특징 :

• 소정 턴 램프 전류는 0.1 배 전류 값입니다

• (배터리가 청구할 때 완전히 고발되는지 동일시하도록 사용됩니다).

• 더 안정적이 입증하면서, 헌신적 벤치마크 IC과 고정밀 전류 감지 저항으로부터 만들어집니다

• 정전류, (100' Ｃ 정전류 1A, 온도에 대한 20' Ｃ가 1% 이하 표류시킬 때).

• 특히 LED 드라이버에 적합합니다.

• 최고는 경향을 출력했습니다, 최대 출력 전류가 8A에 도달할 수 있습니다.

• 네 높은 주파 정전 용량이 출력 파문을 낮추고 연구 안정화를 강화할 수 있습니다.

• 두배 열 싱크 설계. 방열이 좋은 MOS 쇼트키 다이오드 독립적 방열,

• 그리고 서로에 영향을 미치지 않을 것입니다.

• 큰 크기 센더스트 코아와 두배 순수한 동축 배선을 사용함으로써 일 효율을 향상시키고 발열을 감소시키세요.

• 3296 다중권 전위차계식, 고정밀도 전압과 전류 변동률, 좋은 안정성.

• 이중색 색온도, 근무 조건은 첫눈에 명백합니다

• 전압과 경향은 조정할 수 있습니다, 위치 효과가 좋습니다.

애플리케이션 :

• 고전력 LED 드라이버.
• 리튬 배터리 (또는 납 축전지는) 청구합니다.
• 차량 탑재식 전원 공급기.
• 저전압 시스템 전원 공급.
• 6V, 12V, 14V, 24V 배터리 충전.
• 탑재하고 있는 노트북 전원 공급기.
• 안장화 전원.
• 저전압 전력 공급 시스템.
