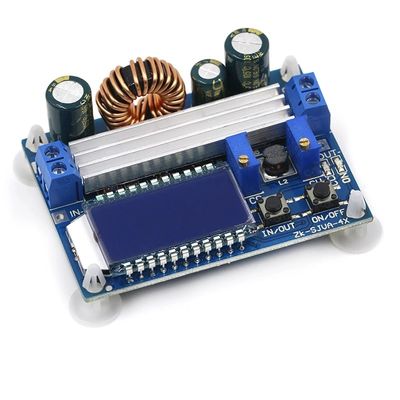

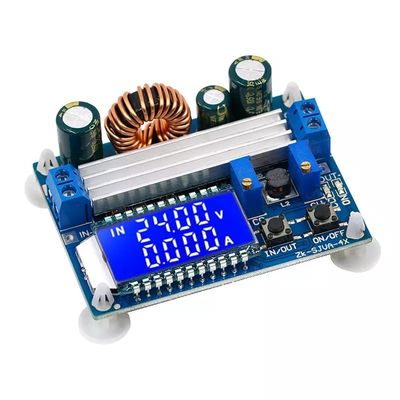

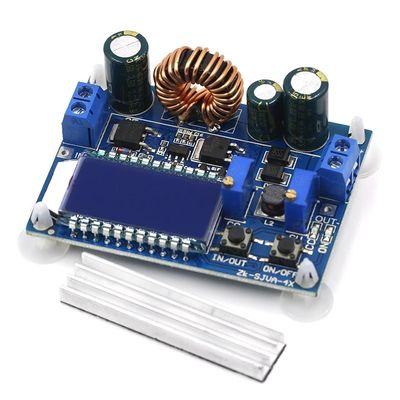

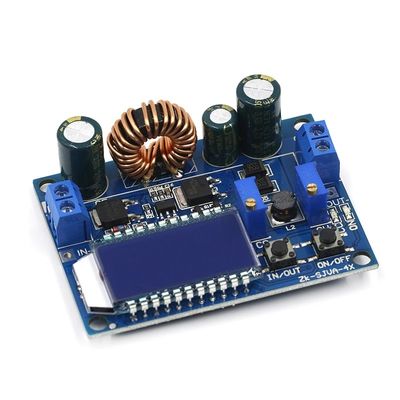

35W DC 디지털 LCD 디스플레이 자동 보드 다운 벅 부스트 컨버터 전력 공급 모듈

35W DC 디지털 LCD 디스플레이 자동 보드 다운 벅 부스트 컨버터 전력 공급 모듈
35W DC 디지털 LCD 디스플레이 자동 보드 다운 벅 부스트 컨버터 전력 공급 모듈 35W DC 디지털 LCD 디스플레이 자동 보드 다운 벅 부스트 컨버터 전력 공급 모듈 35W DC 디지털 LCD 디스플레이 자동 보드 다운 벅 부스트 컨버터 전력 공급 모듈 35W DC 디지털 LCD 디스플레이 자동 보드 다운 벅 부스트 컨버터 전력 공급 모듈

큰 이미지 :  35W DC 디지털 LCD 디스플레이 자동 보드 다운 벅 부스트 컨버터 전력 공급 모듈

제품 상세 정보:
원래 장소: 광동, 중국
모델 번호: 35W DC 디지털 LCD 디스플레이 모듈
결제 및 배송 조건:
최소 주문 수량: 10개
가격: 협상 가능
배달 시간: 5-8 작업 일수
공급 능력: 1000개 부분 / 부분마다 일

35W DC 디지털 LCD 디스플레이 자동 보드 다운 벅 부스트 컨버터 전력 공급 모듈

설명
타입: dc dc 컨버터 브랜드: 크리어톨
상품 이름: 디지털 액정 표시 장치 감소 모듈 지불 조건: 페이팔 TT 오 에스크로
패키지: 표준 패키지 생산 소요 시간: 5~7 근무일
MOQ: 10 PC 중량: 0.045KG
공항: 선전 공항 광저우 공항
강조하다:

LCD 디스플레이 전원 공급 모듈

,

자동 보드 전원 공급 모듈

,

35W 전원 공급 모듈

35W DC 디지털 LCD 디스플레이 자동 보드 다운 벅 부스트 컨버터 전력 공급 모듈

제품 설명 :

  • 입력 전압 : 5.5-30V (전압 5V를 입력하시오 그러면 당신이 정상적으로 인버스 컨버터를 달성할 수 있지만, 그러나 전압과 현재 계량기 값이 정확하지 않습니다 ; 4.7V 보다 더 덜, 부족 전압 보호)
  • 출력 전압 : 0.5-30V
  • 출력 전류 : 스테이블이 3A에서 일하고 열기를 강화한 장기간은 4A에 도달할 수 있습니다
  • 출력 전원 : 50W를 강화하기 위한 35W 자연 방냉, 방열
  • 전압 디스플레이 해상도 : 0.05V
  • 전류 표시 결의안 : 0.005A
  • 변환 효율 : 약 88%
  • 연시동 : 동의하세요 (로드 벤처기업으로 매우 강력하게, 벤처기업이 실패할 수 있습니다)
  • 입력 반대 보호 : 예
  • 출력 외부인 침입 방지 기능 : 예
  • 쇼트 회로 보호 : 예
  • 작동 주파수 : 180KHZ
  • 분류하세요 : 6.6*4.8cm/2.6*1.89inch



기능 설명 :

  • 모듈은 ON / 꺼짐 상태 2 버튼인 IN / 아웃을 가지고 있습니다 : 입력 전압과 출력 전압을 바꾸기 위한 IN / 아웃 단추는 전시합니다, 출력 전류 출력 전원을 바꾸기 위한 길게 누름이 전시합니다 ; ON / 오프 버튼 제어 출력 ON 또는 OFF, 길게 누름 집합 전원 켬 디폴트 출력 지위는 ON 또는 OFF입니다.

  • CC는 현재 설정이고 전위차계, 시계 방향 회전이 부하 전류가 셋 전류에 도달하는 때인 셋 전류를 증가시키고 (빨간) 끊임없이 계속되는 현재 상태, CC 정전류 지표에 들어갈 수 있고 켜집니다 ; 옳은 CV는 전위차계, 시계 방향 회전에서 설정하는 전압이고 출력 전압을 증가시킬 수 있습니다. ON 지표는 출력 전압이 떨어져서 그렇지 않았다면 계속 있는 때인 출력 상태 표시기입니다.



사용하는 방법 :

과전류 보호 능력과 보통 인버스 컨버터 모듈로 사용했습니다

  • 출력 전압이 당신이 원하는 전압에 도달하도록 CV 정전압 전위차계를 조정하세요.
  • 10A 유속계와 출력 단락 전류를 (2 실험을 연결시키고 출력단으로 직접적으로 이어집니다) 측정하고, 출력 전류가 미리 설정된 과전류 보호 값에 도달하게 하기 위해 CC 정전류 전위차계를 조정하세요. (예를 들면, 그것에 의해 전시한 전류 값이 멀티 미터는 2A이면, 최대 전류는 당신이 모듈을 사용할 때 2A만을 도달할 것입니다. 경향이 2A에 도달할 때, 빨간 정전압과 정전류 LED는 계속 있습니다, 그렇지 않았다면 LED가 떨어져서 있습니다)



주의 : 이 주에 사용할 때, 출력에 현재 샘플링 저항기로 인해 0 ~ 0.2V의 전압 강하가 있을 것입니다. 동시에, 입력과 출력 리드는 어떤 선형 전압 하락을 가지고 있을 것이고 이것이 정상적 현상입니다!





사용된 채 모듈의 정전류 기능 없는 배터리 충전기가 배터리를 충전하는데 사용될 수 없슴에 따라, 배터리와 충전기의 권력 때문에 압력 강하가 크므로, 그 결과 배터리의 배터리에 대한 피해 그래서 시작이 어느 정도까지 혐의가 자동적으로 정전압 충전에 돌아간 때인 일정한 흐름 충전을 사용하게 하면서, 충전 전류는 너무 큽니다.

  • 당신이 충전지를 필요로 하는 플로트 전압과 충전 전류를 결정하세요 (리튬이 배터리 매개 변수는 3.7V / 2200mAh이면 플로트 전압이 4.2V이고 최대 충전 전류가 1C, 이에 2200mA입니다)
  • 무부하 조건 하에, 그렇게 멀티 미터는 출력 전압을 측정하고 출력 전압이 플로트 전압에 도달한다고 정전압 전위차계를 조정합니다. (3.7V 리튬 배터리가 고발되면, 4.2V에 출력 전압을 맞추세요)
  • 10A 유속계와 출력 단락 전류를 (직접적으로 2 실험을 연결시키고 비단자로 이어집니다) 측정하세요

그리고 출력 전류가 소정 충전 전류 가치에 도달하도록 정전류 전위차계를 조정하세요 ;

  • 청구하면서, 배터리를 연결시키세요.
  • (1, 2와 3 단계는 다음과 같습니다 : 입력 종단 전력은 공급합니다, 생산이 배터리 부하에 연결되지 않습니다)
  • LED 정전류 구동 모듈로 사용했습니다
  • (1) 당신이 LED 동작 전류와 최대 동작 전압을 운전할 필요가 있다는 것을 확인하세요 ;
  • (2) 무부하 조건 하에, 그렇게 멀티 미터는 출력 전압을 측정하고 출력 전압이 LED의 최대 동작 전압에 도달한다고 정전압 전위차계를 조정합니다.
  • (3) 출력 전류가 소정 LED 동작 전류에 도달하도록 정전류 전위차계를 조정하는 동안, 멀티 미터로 10A 전류 측정기는 단락 전류를 출력했습니다 ;
  • (4) LED, 시험 기계에 연결되었습니다.
  • (1, 2, 및 3 단계는 다음과 같습니다 : 전원을 입력하고 무부하 LED를 출력하세요.
