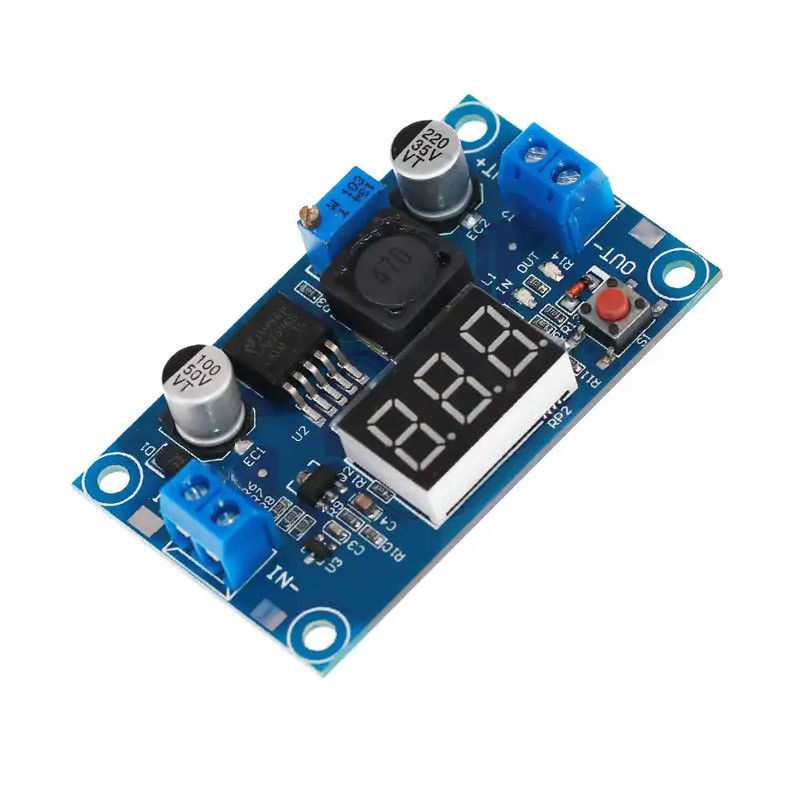

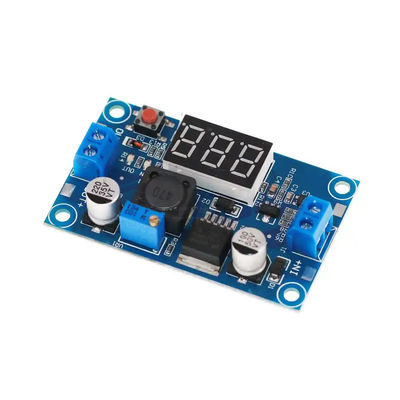

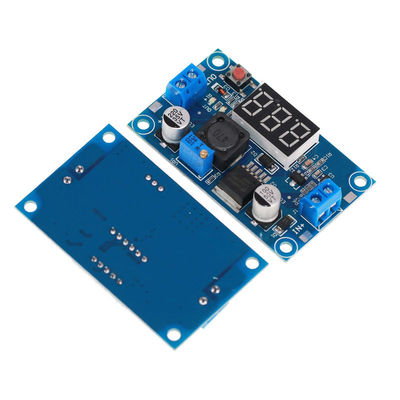

시장에서의 LM2596 모듈은 어떤 출력 단락 보호도 갖 단락 회로, 바로 손상된 모듈을 출력했습니다, 현 생산량이 능력은 1.8A 이합니다. 이 모듈은 원래 LM2596, 대형 칩, 결빙 표면, 출력 단락 보호,고 전류 3A를 사용합니다.
모듈은 다음을 강조합니다 1. 비용 효율적인 편안한 가격, 지적이고 인간화된 설계! 2. 탑승하는 전압계, 전압계는 자체 교정될 수 있습니다, 전압계의 문제 없음이 있을 것입니다!
측정 단위 작업과 특성 :
전압계 디스플레이와 전압계 자체-조정과 ●. 더 진보적인 전압 마이크로프로세서, 전압계 에러 ±0.05V, 범위 0~40V를 사용하기. (입력 전압이 4.5V 위에 있다는 것을 미안하지만, 전압계의 정확도를 보증하는 것 보증합니다)
●는 입력 또는 출력 전압의 측정을 바꾸기 위해 핵심을 접촉하고 어느 전압이 측정되고 있다는 것을 보여주고, 설정을 저장하기 위한 지표가 있습니다, 지라도 전원차단과 다시 시작.
좌측 버튼을 누르기 위한 어떤 필요도 쉽게 실현될 수 없을 때, ● 전압계는 마무리될 수 있습니다.
● 배선 단자로, 어떤 납땜 인두도 또한 사용하고, 용접선 배선 포인트를 유지하도록 편리할 수 없습니다.
● 입력 전압 4.0~40V. (입력 전압은 출력 전압 보다 더 높은 1.5v여야 합니다)
조정할 수 있는 연속적인 ● 조정할 수 있는 출력 전압 레인지 1.25V ~ 37V. (입력 전압은 출력 전압 보다 더 높은 1.5V여야 합니다)
● 출력 전류 3A가 2.0A 이내에 사용하기 위해 추천했습니다, 큰 흐름이 방열을 강화할 필요가 있습니다.
● 출력 전원 20W, 15W 이상은 미안하지만, 방열을 강화합니다.
● 고변환 효율이 88% (효율과 입력, 출력 전압, 경향, 압력차)에서 평균화합니다
● 역방향 연결 보호로, 역방향 연결은 타지 않습니다
과열 보호와 쇼트 회로 보호와 ●는 작용합니다
● 몸집 6.1*3.4*12cm (키 폭 높이)
● 중량 : 22g
적용범위 : 이 모듈은 입력 전압에서 사용될 수 있고 배터리, 전원 변압기, DIY 가변 전압 조절장치 전원 공급기, 24V 자동차 펜 미터 이 전원 공급기, 산업 설비 감소, 12V에서 3.3V, 12V에서 5V, 24V에서 5V, 24V에서 12V, 36V에서 24V, 등과 같은 단계적으로 감소하는 분야의 출력 전압 보다 더 높습니다.
탑승하는 전압계의 자체-교정 방법 :
1. 탑재하고 있는 전압계가 출력 전압을 드러낼 때, 오랫동안 2 초 동안 오른쪽에 단추를 누르고 그것을 공개하세요. 전압계와 출력 전압 표시등 아웃 깜박임은 동시에 그리고 나서 출력 전압 조정 모드에 들어갑니다 ; 유사하게, 전압계가 입력 전압을 드러낼 때, 오랫동안 2 초 동안 오른쪽에 단추를 누르고 그것을 공개하세요. 전압계와 입력 전압 지표는 동시에 IN 깜박임을 밝히고, 그리고 나서 입력 전압 조정 모드에 들어갑니다.
2. 우측 버튼을 누르고 전압은 하나의 장치까지 증가합니다 ; 좌측 버튼을 누르고 전압은 하나의 장치까지 감소합니다 ; 단위의 전압값이 0.1V 이하여서 당신이 전압계가 0.1V까지 변하는 것을 보도록 1-5 번을 압박할 필요가 있기 때문에, 특별한 연속 키는 여러 번 전류 표시 전압값, 높게 전류 표시 전압, 누르기 위한 더 적은 시간에 의존합니다 ;
3. 전압 조정이 완전한 후, 2 초 동안 오른쪽에 단추를 누르고 그것을 공개하세요. 이 시각에, 당신은 전압 보정 모드를 나올 수 있습니다. 기록 : 이런 방식으로, 단지 당신은 전체 전압 범위에서 전압값을 얻기 위해 한때 눈금을 잴 필요가 있습니다. 이 기능은 당신의 더 높은 정도 요건이 그것을 사용하기 위해 미안하지만, 무료로 느낀 지정에 설계됩니다.
