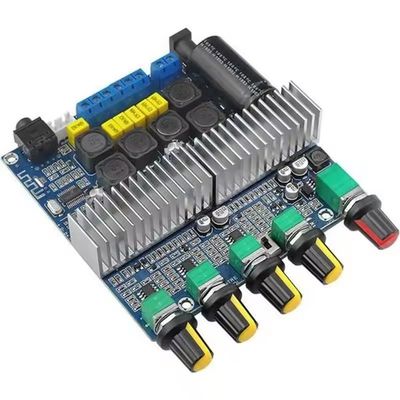

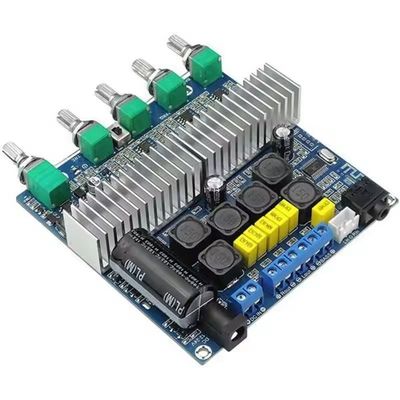

CA-3169B 2.1 채널 오디오 5.0 HIFI 파워 서브우퍼 스테레오 이퀄라이저 고밀도 사운드 파워 증폭기 보드

CA-3169B 2.1 채널 오디오 5.0 HIFI 파워 서브우퍼 스테레오 이퀄라이저 고밀도 사운드 파워 증폭기 보드

특징:
1이것은 DC로 전원을 공급하는 12-24V 전원입니다. TI의 TPA3116D2 고성능 디지털 전력 증폭 칩을 핵심으로 사용하고,하나는 왼쪽 및 오른쪽 채널 전력 증폭 출력100W (바스 채널) + 50W (왼쪽 채널) + 50W (오른 채널) 3채널 출력을 지원합니다.
2. 블루투스 버전 증폭기와 함께. 블루투스 5.0 오디오 수신을 지원, 외부 오디오 입력 인터페이스, 사전 증폭기와 함께, 바스 크로스 오버 처리; 바스 볼륨, 바스 주파수,왼쪽 및 오른쪽 채널 부피, 트레블, 기능 제어 스위치 / 전체 부피, 5 조절 전력계.
3넓은 작동 전압, 에너지 절약 디자인, 효율은 90%까지입니다. 당신은 좋은 성능 전환 전원 공급, 노트북 전환 전원 공급을 사용할 수 있습니다, 당신은 또한 충전 병을 사용할 수 있습니다,또는 자동차 전원 공급등등...
4.이 보드는 용접 및 테스트 된 완성 된 보드입니다. 그림에 따라 스피커 박스를 연결, 적절한 전원 공급을 연결, 재생을 위해 블루투스 오디오 장치에 연결,또는 음원 출력 입력값을 올바르게 연결합니다.
5서브우퍼 차단 주파수: 26-160HZ

주요 제품 매개 변수

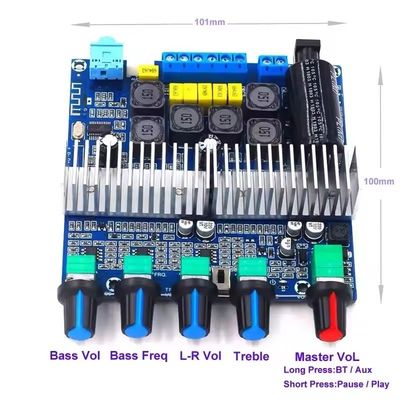

크기 (L * W * H): 101 x 100 x 25m m, 전력계 및 소켓 프로젝션을 제외합니다.
작동 전압 범위: DC 12-25V (전류 3-4A 또는 19-24V / 4-5A, 예를 들어 20-24V / 8-9A 이상의 높은 전력 요구 사항), DC24V 4A를 권장합니다.
DC 무부하 전압이 25.5V를 초과해서는 안 된다는 점에 유의해야 합니다.
블루투스 수신 거리:> 8m (미터)
오디오 입력 감도: 600-800mV
주파수 응답 범위: 20Hz~20KHz

스피커 임페란스:
왼쪽 및 오른쪽 채널 스피커: 4-8 오름
서브우퍼 스피커 임페던스: 2-8 오름

참고:
출력 전력은 공급 전압/전류, 스피커 임페던스, 그리고 오디오 입력 크기와 관련이 있습니다.일반적으로 전원 공급 전압이 더 높고 상대 출력 전력은 더 커질 수 있습니다.. 다른 팽창량을 가진 스피커는 다른 출력 힘을 가지고 있습니다. 일반적으로 스피커의 팽창량은 작고 전력은 더 쉽게 달성됩니다.

기능 스위치 사용 지침:--- 블루투스 버전 증폭기에만
1. 기본 블루투스 모드에서 전원을 연결
2. 블루투스는 연결이 끊어져, 오랫동안 스위치를 누르면 오디오 입력 모드로 전환할 수 있습니다
3. 블루투스 재생 상태, 단축 / 재생을 중지 단추를 누르십시오
당신은 또한 케이스와 함께 TPA3116 서브우퍼 증폭기를 원할 수 있습니다

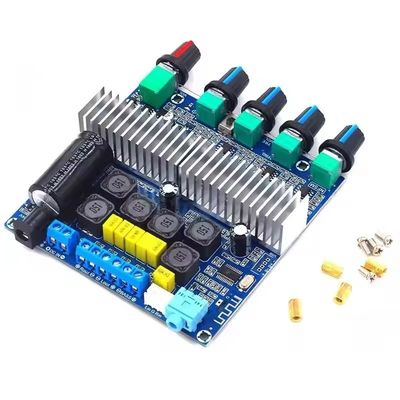

패키지 포함:
1pcs TPA3116 전력 증폭기

제품 질문:
1. 증폭기 보드는 사용 중에 현재 소리와 소음을
우리의 증폭기 보드의 대부분은 DC 전원을 사용합니다. 보드 자체는 현재 소리와 소음을 생성하지 않습니다.
현재 음향 소음의 주요 원인은 다음과 같습니다.
A. 사용 된 전원 공급 필터는 좋지 않습니다. 전류 소리는 전력 또는 오디오 입력에서 잘못된 입력으로 인해 발생합니다.
B, 입력 신호 품질이 좋지 않고, 입력 장치에 연결된 장치의 출력은 부적절하며, 소음은 오디오 소스의 비정상적인 입력으로 인해 발생합니다.
C, 입력 케이블은 품질이 좋지 않습니다. 선은 잘못된 연결입니다. 배선이 손상되었습니다. 배선이 매달려 있습니다.
D, 입력 연결에는 다른 재생 장치가 있으며 일부 장치는 소음을 유발하기 위해 전원 공급을 공유합니다.

2음향 출력도 없고 1채널도 없나요?
A. 스피커가 깨졌거나 스피커 케이블이 잘 연결되지 않았거나
B, 입력 케이블이 잘 연결되어 있지 않습니다. 배선이 손상되었습니다. 입력 장치에 연결된 장치의 출력은 부적절합니다.

3- 부러진 음과 부러진 소리를 크게 돌릴 때?
A, 전력 입력이 충분하지 않습니다, 전선이 올바르고 공급 전류가 충분하다는 것을 확인 먼저,
B, 스피커 자체는 성능이 나빠거나 손상되어 스피커의 전력은 너무 작거나 너무 크다.
C, 왼쪽 및 오른쪽 채널 스피커 (+) (-) 출력은 독립적입니다. 서로 연결할 수 없습니다.

4스피커가 부러지면 음향이 고장나요?
A, 전력 입력이 충분하지 않습니다, 먼저 전선이 올바르고 공급 전류가 충분하다는 것을 확인
B, 스피커 자체의 파워가 너무 크거나 너무 작거나 스피커 자체의 바스 성능이 좋지 않거나; 스피커 박스의 구조; 이러한 이상으로 인해 파업이 발생합니다.

5- 부피가 충분하지 않나요?
전원 및 전원 공급 전압, 소리 소스 신호의 진폭, 스피커 장애의 크기는 모두 관련이 있습니다, 어떤 종류의 결핍은 전력 영향을 미칠 것입니다

6증폭기가 불타는 건가?
A, 전원 공급의 양극과 음극은 역으로 연결됩니다; 전원 공급 전압은 너무 높고, 보드의 제한 작동 전압을 초과
B. 보드가 DC 전원 공급을 필요로 하는 경우, AC 트랜스포머 전원 공급을 직접 연결할 수 없습니다 (이것이 수정되고 DC 전원으로 변환 될 수 있습니다.)
C. 배선 의 정확성 을 확인 하기 위해 전원 공급 장치 에 연결 하십시오. 연결 된 선 이 잘못 되거나 단전 이 발생 하다면 두 가지 모두 주요 부품 에 손상을 줄 수 있습니다.
