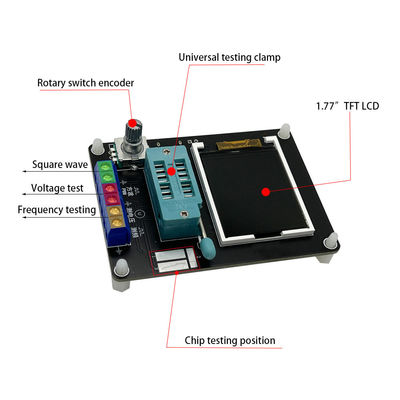

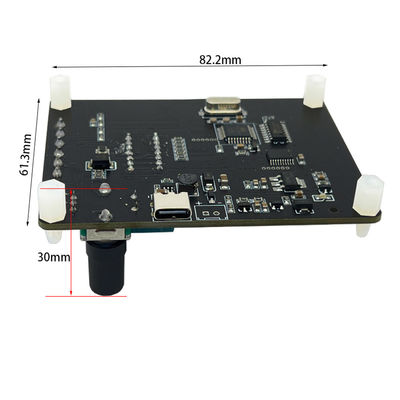

GM328A 트랜지스터·다이오드 테스터 툴 ESR 전압 주파수〔진동수］ 측정기

기록 :

축전기를 시험하기 전에, 그것을 측정을 위한 테스트 홀더에 삽입하기 전에 축전기를 방출하세요 그러면 그렇지 않았다면 피해를 입힐 수 있는 테스터의 마이크로컨트롤러의 위험이 있습니다.

1, 보정

보정이 익숙한 테스터는, 최종 시험을 만드는 것 더 정확하여서 결과로서 생깁니다. 보정은 빠른 보정과 전 기능 보정으로 분할됩니다.
빠른 보정을 위한 시공 방법 : 와이어로 3 시험 포인트 TP1, TP2와 TP3을 단락시키고 화면을 지켜보는 동안 그리고 나서 TEST 버튼을 누르세요. 화면 컬러는 흑색 배경 위의 화이트 텍스트로 바꿀 것입니다. 프롬프트 메시지 "자가진단 방식 뒤에...? ", 빠른 눈금 측정 프로세스에 들어가도록 TEST 버튼을 압박합니다 ; 면, 메세지 "자가진단 방식 뒤에...? 어떤 버튼도 2 메시지 자가진단 방식 몇 초 뒤 이내에 눌러지지 않는지..., 정상적 시험 과정이 실행되고 3 시험 포인트 TP1, TP2와 TP3의 저항값이 끝에 드러내집니다. 빠른 눈금 측정 프로세스에 들어간 후, 일부 데이터는 검증에 나타나고 그것을 무시할 것입니다. 깜빡임 기능 문자열까지 대기는 스크린에 나타납니다
뒤에 "탐침을 분리합니다!", 단락시킨 TP1, TP2와 TP3 리드를 제거합니다. 문자열 시험 종료가 스크린에 나타날 때까지 빠른 보정은 완전합니다. 최초 동안 캘리브레이팅이 전 기능 교정 방법을 이용할 때.
전 기능 보정은 기능 메뉴로부터 접근되고, 추가적 220 nf 축전기를 요구합니다. 전 기능 보정은 더 포괄적인 눈금 측정 프로세스를 수행하고, 오래 걸릴 수 있습니다. 기능 메뉴에서 한때, TEST 버튼을 메뉴 아이템 자가진단으로 바꾸고 깜빡임 기능 문자열 "짧은 조사를 시작하는 전 기능 눈금 측정 프로세스에 들어가도록 TEST 버튼을 압박하세요! 깜빡임 기능 문자열이 "탐침을 분리하 " 때! 검증에 나타나고, 와이어를 3 시험 포인트에서 제거하고 계속 눈금 측정 프로세스가 문자열 1-||- 3 > 100 nf가 시험 포인트 TP1과 TP3에 준비가 되어 있는 220 nf 축전기를 설치할 때, 진행되는 것을 기다립니다. 검증은 시험 종료와 완전히 기능적 눈금 측정 프로세스가 완전하다고 말할 때까지 기다리세요.

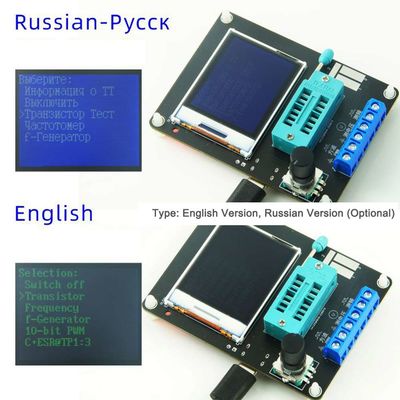

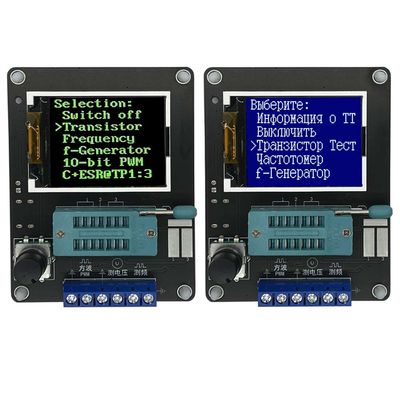

2. 기능 메뉴

2.1 꺼지세요
2.2 트랜지스터
2.3 주파수
주파수를 측정합니다. 주파수 측정 기능을 나오기 위해 TEST 버튼을 누르고 잡으세요. 주파수 측정 범위는 1 Hz부터 1 마하즈 이상 까지입니다, 측정 주파수가 25 킬로 헤르츠보다 낮을 때, 기간은 드러내집니다
2.4 f-생성기
선택 가능한 다수 네모파 주파수와 구형파 발진기가 다른 네모파 주파수 사이에 전환하고 오랫동안 구형파 발진기를 나오도록 TEST 버튼을 압박하기 위해 왼쪽이나 오른쪽으로 TEST 버튼을 돌립니다.
2.5 10 비트 PWM
생성기를 펄스를 발생시키고 1% - 99%로부터 펄스의 듀티 싸이클을 조정하기 위해 왼쪽이나 오른쪽으로 TEST 버튼을 돌리세요. 펄스 발생기를 나오기 위해 TEST 버튼을 누르고 잡으세요.
2.6 C+ESR@TP1:3
전기 용량 인라인 측정 기능, 측정이 인라인이면, 2선 와이어가 2uF-50mF 축전기 내선화의 커패시턴스 값과 ESR를 측정하고 테스트 하에 축전기가 완전히 테스트 전에 방출될 필요가 있다는 것에 주목하기 위해 TP1과 TP3으로부터 이끌릴 수 있습니다, 테스트가 실행될 수 있기 전에 축전기가 위치하는 회로가 완전히 끊어질 필요가 있습니다.
2.7
저항 연속적인 측정 법이 TP1과 TP3에 설치된 저항값과 인덕턴스 값을 끊임없이 시험합니다. 인덕턴스는 테스트 하에 저항이 2100 오옴 이하일 때만 측정되고 인덕턴스가 0.01mH에서부터 20H까지 측정됩니다 . 죽기 위해 TEST 버튼을 누르고 잡으세요.
2.8 1-||-3 2.8 1-||-3
전기 용량 연속적인 측정 법은 TP1과 TP3에 설치된 커패시턴스 값을 끊임없이 시험합니다. 작은 캐패시턴스 캐패시터를 위해, 커패시턴스 값은 단지 이 검사 방법으로 측정될 수 있습니다. 등가 직렬 저항 (ESR) 가치는 5000pF 이상 0.01Ω. 축전기의 결의안과 90nF가 청구한 후 그들의 강압비를 보여주는 것보다 더 큰 축전기를 맞추려고 치수를 잽니다.
2.9 이 기능 없는 DS18B20 러시아어 판
DS18B20이 데이터를 이동시키기 위해 통신 방식을 단모선을 사용하고 3극 진공관 (TO-92)와 같은 패키지를 가지고 있는 온도 센서라고, 아래의 다이어그램은 DS18B20의 핀 배치를 보여줍니다.

DS18B20 시험 기능에 들어간 후, 디스플레이의 두번째 라인은 1=GND 2=DQ 3=VDD인 테스트 홀더와 DS18B20 사이의 연결은 TP1이 DS18B20의 국민 총수요에 연결되고, TP2가 DS18B20의 DQ에 연결되고 TP3이 DS18B20의 VDD에 연결된다고 나타낸다는 것을 보여줍니다. 테스터는 자동적으로 DS18B20을 인지하지 않고 따라서 당신이 DS18B20을 설치하기 위해 두번째 라인에서 지시를 따라야 합니다.
테스터는 DS18B20에 의해 측정된 12가지 디지트 온도 결과를 읽고 0.0625' Ｃ의 결의안과 상응하는 섭씨 온도 가치로서 그것을 세번째 라인에서 디스플레이할 수 있습니다.
스크래치 패드 : 테스터는 CRC 체크치의 최종바이트 외에 DS18B20의 8 내부 메모리 세포의 내용을 읽습니다. 전체에서 9 바이트.
스크래치 패드 바이트
온도 LSB 0
온도 MSB 1
TH / 사용자 바이트 1시 2분
TL / 사용자 바이트 2시 3분
CONFIG 4
예약된 5
예약된 6
예약된 7

CRC 8

예를 들면, 가치가 한 번에 읽었으면 스크래치 패드가 다음 입니까 EC014B467FFF0C102A 그리고 나서 관계가 다음과 같습니다
스크래치 패드 바이트 값
온도 LSB EC 0
온도 MSB 1시 1분
TH / 사용자 바이트 1 4B 2
TL / 사용자 바이트 2 46 3
CONFIG 7F 4
예약된 FF 5
예약된 0C 6
예약된 10시 7분

CRC 2A 8

64개 비트 ROM : 긴 64개 비트인 테스터에 의한 각각 DS18B20 읽기의 세계적으로 독특한 장치 ID. 그것은 3 분할됩니다.

예를 들면, DS18B20에 의해 읽힌 64개 비트 ROM은 있습니다
64개 비트 ROM : 28FF4D58361604A1
그리고 나서 있습니다
8-비트 메이커/시리즈 번호 28
48-비트 일련 041636584DFF 번
8-비트 CRC코드 A1

기록 : 모든 부분은 온도값 (임시)을 제외하고, 16진법에 있으며, 그것이 소수에 있습니다.
DS18B20의 온도 측정 범위는 -55' Ｃ에서 왔습니다 - 125' Ｃ. 이 기능을 나오기 위해 TEST 버튼을 누르고 잡으세요.
2.10 C(uF)-correction
이 기능은 고성능 전기 용량의 측정치를 보정하는데 사용되며, 그것이 채무 불이행에 의해 0%로 설정됩니다. 이것은 어떤 수정이 없은 것을 의미하고, -0.2%로부터 설정됩니다 - 8%. 명확한 값은 축전기의 측정치를 감소시킬 것이고 음수 값이 축전기의 측정치를 증가시킬 것입니다.
진 후, 죽기 위해 TEST 버튼을 누르고 잡으세요.
2.11 이 기능 없는 ir_decoder 러시아어 판
이 기능이 이 기능에 들어간 후, 1838년 통합된 IR 수신부 (펄스식)의 사용을 요구하고 문자열 1=DOUT 2=GND 3=VCC를 보여주는 디스플레이에 대한 프롬프트의 두번째 라인을 관찰한다고, 문자열의 의미는 테스터와 IR 수신부에 3 시험 포인트를 보여줍니다. 문자열은 테스터와 IR 수신기 헤드에 3 시험 포인트 사이의 연결을 보여주며, 그것이 교육과 정밀한 일치에서 연결되어야 합니다. 오직 한 IR 수신부만을 왼쪽인 비어 있거나 바르게 시험대에 설치되, 어떤 다른 성분도 그것에 위치할 수 없고 시험 포인트가 와이어로 단락되지 않아야 합니다. 이것은 예측 불가능한 결점을 회피하는 것입니다. 아래의 다이어그램은 예 IR 수신부 머리의 마운팅 방향을 보여줍니다.
TP1은 IR 수신기 헤드, 국민 총수요에 대한 TP2와 VCC에 대한 TP3의 DOUT 핀에 연결됩니다.
IR 원격제어 장치 디코딩 기능은 두개의 IR 원격제어 장치 코딩 포맷을 지원합니다.
포맷 I
포맷 2

위에서 말한 2개 포맷은 대략 똑같은 것 입니다, 차이가 부트 코드의 길이에 있습니다. 포맷 1은 9MS이고 포맷 2가 4.5MS입니다.
IR 원격제어 장치 디코딩 기능은 각각 포맷 1을 위한 uPD6121과 포맷 2를 위한 TC9012를 사용합니다.

조작 지시
IR 원격제어 장치 디코딩 기능은 단지 기능 메뉴로부터 접근될 수 있습니다. IR 원격제어 장치 디코딩 기능에 들어가기 전에, 시험대에 또는 네모파 비단자에 어떠한 성분도 있지 않아야 합니다. 디스플레이가 지나서 지위를 보여줄 때까지 IR 원격제어 장치 디코딩 기능과 대기에 들어가세요.. "대기중인 " 문자열 뒤에.. 디스플레이에 나타나고, 통합된 IR 수신부 머리를 검사 베이스에 넣었고 그것을 군데에 가둡니다. 리모콘은 그리고 나서 IR 수신기 헤드에 지적되고 발화됩니다. 리모콘을 위해 사용된 코드가 인지되면. 세번째 선은 성공적인 것 디코딩하는 것을 나타내는 일련의 캐릭터들 >>>>>>>>>>>를 보여줄 것이고 네번째 선이 리모콘을 위해 사용된 코드 포맷을 보여줄 것입니다. 다섯번째 라인은 (사용자 code1) 사용자 코드의 제1 바이트를 보여주고 여섯번째 라인이 사용자 코드 (사용자 code2)의 두번째 바이트를 보여줍니다. 일곱번째 라인은 데이터 코드 (자료)과 자료 역코드 (~data)를 보여줍니다.
IR 디코더 기능의 (모든 가치는 16진 형식에 있습니다.
IR 디코딩 기능은 연속 모드가 아니라 단일 키 방식만을 지원합니다. 이 기능을 시험할 때, 테스트를 위해 사용된 여러 텔레비전 리모콘이 TC9012였고, 작은 Mp3 리모콘이 uPD6121이었고, 에어컨 리모콘이 인지되지 않았다는 것을 나는 알았습니다 :-(.) 제한 때문에, 어떤 추가적 시험도 행해질 수 없습니다.
이 기능으로부터 방출되기 위해, 수신기 헤드를 테스트 홀더에서 제거하고 죽기 위해 그리고 나서 로타리 인코더 스위치를 누르고 잡으세요.
2.11 이 기능 없는 ir_encoder 러시아어 판
IR 원격제어 장치 인코더 기능은 적외선 엘이디를 요구합니다. 테스터는 이 적외선 엘이디를 제어할 수 있고 이렇게 하여 적외선 리모콘 제어 기능을 구현합니다. 테스터가 약 6mA의 최대 구동 전류를 제공할 수 있을 뿐인 것처럼, 제어 거리는 정상적 적외선 원격 제어부의 그것과 비교될 수 없습니다. 적외선 수신기와 함께 머리는 송신하기 위해 정렬했습니다, 그것이 2m 내에 아마 포함됩니다.
IR 원격제어 장치 부호화는 2개 포맷, 더 일찍 묘사된 IR 원격제어 장치 디코딩 포맷으로서의 똑같은 것 지원합니다. uPD6121은 포맷 2를 보여주기 위해 또한 포맷 1과 TC9012를 보여주는데 사용됩니다.
조작 지시
IR 원격제어 장치 코딩 기능은 단지 기능 메뉴로부터 접근될 수 있습니다. IR 원격제어 장치 코딩 기능에 들어가기 전에, 시험대에 또는 네모파 비단자에 어떠한 성분도 있지 않아야 합니다. 적외선 원격 제어부 코딩 기능에 들어간 후, 적외선 엘이디의 음단자가 지구에 연결되고 양극 단자가 출력에 연결된 채로, 네모파 비단자에 적외선 엘이디를 연결하세요. 적외선 엘이디의 양극 및 음극 단자는 작동을 용이하게 하기 위해 사용하는 와이어를 제공할 수 있습니다. 적외선 엘이디의 긴 다리는 긍정적이고 짧은 다리가 부정적입니다.
매개 변수가 현재 설정되고 있는 나타내는 a > 기호가 디스플레이의 극좌 컬럼에 있습니다. TEST 버튼 위의 짧은 프레스는 다양한 설정 항목 사이에 >를 토글링합니다. 두번째 라인, 프로토콜은 사용되기 위해 부호화 포맷에서 설정합니다. uPD6121과 TC9012 사이에 TEST 버튼 좌우 스위치를 회전시키기.
세번째와 네번째 라인 사용자 code1과 사용자 code2는 사용자 코드의 첫번째와 두번째 바이트에서 설정했으며, 그것이 TEST 버튼 오른쪽을 회전시킴으로써 1의 단계에서 왼쪽이고 상승된 TEST 버튼을 회전시킴으로써 1의 단계에서 감소될 수 있습니다.
다섯번째 라인은 데이터 코드에서 설정하며, 그것이 왼손 TEST 버튼을 위해 1까지 감소될 수 있고, 오른쪽 TEST 버튼을 위해 1까지 증가했습니다. 자료 역코드는 데이터 코드로부터 자동적으로 산정되고, 손으로 설정될 수 없습니다.
왼쪽 그리고 오른쪽으로 TEST 버튼을 회전시킴으로써 1의 단위로 가치를 바꾸는 것뿐만 아니라, 사용자 코드와 데이터 코드의 가치에서 설정할 때, 너무 길면, 가치는 오랫동안 TEST 버튼을 누르고 잡음으로써 그러나 너무 길 또한 0x10의 단위로 증가될 수 있습니다, 기능이 철회됩니다. 이것은 처음에 붙잡도록 쉽지 않습니다. 여섯번째 선은 에미트 통제가 "방출한다는 것 입니다 :". > 기호를 이 라인으로 옮김으로써, TEST 버튼은 왼쪽으로 회전할 수 있고 자료에 따라 적외선등을 방출할 수 있는 권리가 위쪽에 졌습니다. 당신이 시험 스위치를 돌릴 때, 당신은 -> 기호의 빠른 플래시를 볼 것입니다. 자료가 한때 분사된 것을 이것은 나타냅니다.
