책장 스피커를 위한 TDA7297 앰프 오디오 모듈 15W+15W 중복 채널

• 출력 전원 : 15W+15W
• 채널형 : 2.0 스테레오
• 전원 입력 : DC 8-18V/2000mA
• 주파수 응답 :20Hz-20 킬로 헤르츠

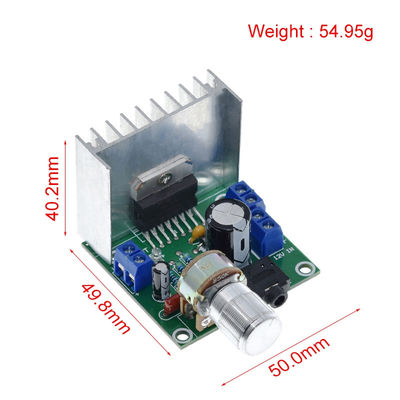

• 길이 : 52x 폭 : 48x 높이 : 40 밀리미터.
• 중량 : 55g
• 상응하는 스피커 :4-8Ω10-80W3-8 인치 스피커
• 적용범위 :책장 스피커, CRT 텔레비전, 라디오, 소전력 플레이어, 등

사용법 :

• 콘넥트 사운드 박스가 권력 증폭기 보드의 음성 출력 포트로 스피커 선의 한쪽 끝에 2선 와이어를 연결시킵니다. 왼쪽 채널 스피커는 힘 증폭기 보드의 촌스러운 사람 항구에 연결되고 우 채널 스피커가 힘 증폭기 보드의 떠들썩한 군중 항구에 연결됩니다. 양극은 음극이 연결되는 +에 연결됩니다
• 전력 증폭기 보드 위의 3.5개 스테레오 헤드폰 소켓 안으로 한쪽 끝, 플러그 위의 3.5 밀리미터 스테레오 헤드폰 플러그와 오디오 케이블을 사용하여 오디오 소스들을 연결시키고 오디오 소스 (예를 들면 컴퓨터, 휴대폰, MP3, DVD)에게 음성 케이블 플러그의 타단부를 연결하세요
• 전원 공급기 ①을 연결시키세요. 12V2A의 또는 위쪽에 dc 출력과 전원용 어댑터 전원용 어댑터 사용을 연결시키세요. + 항구에 연결된 양극 단자와 항구에 연결된 음단자와 전력 증폭기 보드의 12V 항구에 출력 라인을 연결하세요.
• 출력 AC 12V2A로와 위쪽에 트랜스 사용 트랜스를 연결시키세요. 권한 증폭기 보드의 12V 항구에 트랜스의 2개 출력 와이어를 연결하세요. 트랜스가 교류 전력을 출력하기 때문에, 어떤 긍정적 또는 음극이 없습니다.

음악을 재생하세요 :

플러그인 전원 공급기, 전력 증폭기 보드가 작업 상태, 푸른 빛 전원 표시기 빛에 들어갈 것입니다 ; 당신은 마음에 들어 볼륨 노브를 조정할 수 있습니다.

제품 상세정보 :

• 전력 증폭기의 소리가 부드러운 대규모로 동적 조건이지 않도록, 2200uf 필터 축전기는 사후 단계 전력 증폭기에게 풍부한 에너지를 제공하기 위해 전원 공급기에서 채택됩니다. 강력한 저음 서징이 중앙 분명히 아름답고, 명백하고 아름다운 3중체입니다!
• BTL 출력 회로는 강한 전력을 가지고 있는 원래 ST의 TDA7297 전력 증폭기 일체형 블록으로 구성됩니다! 6 "책장 스피커들은 추진하고 따뜻하고 가득 차게 들리도록 힘들이지 않고 수축하도록 쉽고 소형 스피커들 2-6명"과 책장 스피커들을 위해 완전합니다. 3-30W는 취급될 수 있습니다.
• 청색 LED 전원 표시기, 전력 공급기 상태의 실시간 감시.
• 오디오 입력은 3.5 밀리미터 보편적 입체 음향 소켓을 채택합니다. 사용자들은 쉽게 그들이 더블 엔드형 3.5 플러그 라인을 사용하는 한 휴대전화, 컴퓨터, MP3, 아이패드와 다른 단자 부품에 연결될 수 있습니다.
• 전원 입력과 음향 출력 모두는 배선 블록을 사용합니다, 스크루 드라이버가 위쪽에 스크루를 늦추고, 그리고 나서 전선 안으로 전선을 메우고, 배선을 완료하고 필요하지 않기 위해 그리고 나서 나사를 조인 한 납땜 인두가 쉽게 완료될 수 있습니다.
