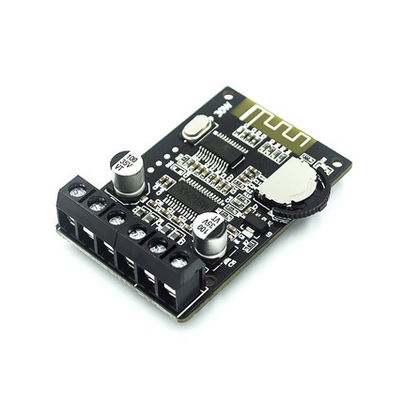

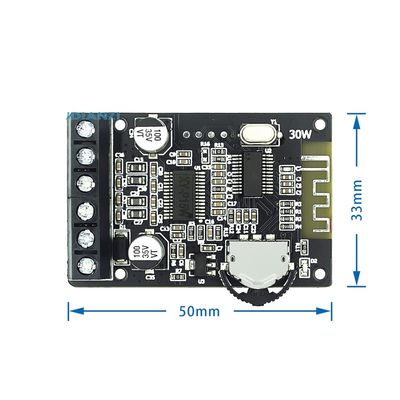

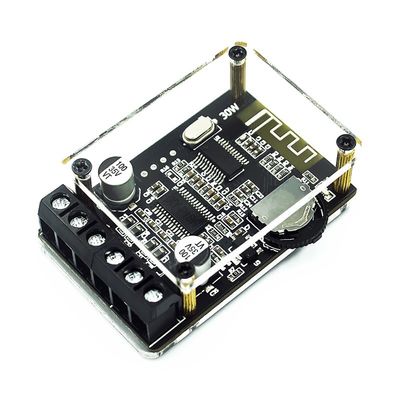

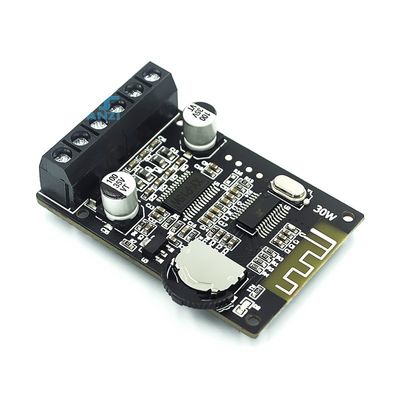

스테레오 블루투스와 XY-P15W 10W 20W 고전력 증폭기 보드

• 상품 이름 : 푸른 오오트 디지털 파워 앰프 모듈
• 상품 번호 : XY-P15W
• 동작 전압 : DC : 8~24V
• 청색 -오오트 버전 : 5.0
• 전송거리 : (눈에 보이고 비단절된) 15 미터
• 채널 수 : 2채널 (스테레오)
• 출력 전원 (@1KHz)
• 16W*2 @12V 4Ω
• 10W*2 @12V 8Ω
• 15W*2 @16V 8Ω
• 20W*2 @20V 8Ω
• 30W*2 @24V 8Ω (방열을 요구합니다)
• 어댑터 스피커 (30W~150W)
• 4 오옴 (8~12V 전원 공급기)
• 8 오옴 (8~24V 전원 공급기)
• 16 오옴 (8~24V 전원 공급기)
• 모듈 보호 기구
• 전원 봉 플러스 보호
• 쇼트 회로 보호
• 자체 복구 과열보호

기록 :

모듈의 성능을 개선하기 위해, 그것은 방열을 20W*2 이상의 응용 시나리오에서 전력 증폭기 칩에 더한다고 추천받습니다

교육

• 전원이 켜진 후, 청색 표시기는 빨리 번쩍거리고, 푸른 -오오트 방식에 들어갑니다 ;

• 즉시 통화음이 방송된 후, 그것은 페어링 모드에 들어가고, 편성을 기다립니다 ;

• 연결이 성공적이고, 즉시 통화음이 되고, 표시등이 오랫동안 계속 있을 후, 푸른 -이가 XY-P15W (전력 증폭기 보드의 이름)을 위해 검색하고 XY-P15W를 클릭한 휴대폰은 연결되고 휴대폰 음악이 될 수 있습니다.

• 음악이 놀고 있을 때, 표시등은 천천히 번쩍거릴 것입니다 ; 블루투스가 끊어진 후, 권한 증폭기 보드는 있고 편성을 위해 기다리 이미 다음 편성, 즉시 통화음이 되고 그리고 나서 페어링 모드에 들어갈 것이기 때문에 입니다. 연결은 아래 보여지는 것으로서 있습니다

사용을 위한 예방책 :

• 와이파이 신호 (라우터)로부터 최대한 멀리 떨어져 힘 증폭기 보드를 이용하세요

• 추천된 전원 전압은 DC 8~24V입니다. 만약 그것이 26V를 초과하면, 칩이 태워질 것입니다.

• 4Ω 의장에 연결될 때 전원 공급기는 12V를 초과하지 않고 8Ω 의장에 연결될 때 전원 공급기가 24V를 초과하지 않습니다

• 전력 공급 전류는 2A 이상이라고 추천받습니다.

• 모듈의 일한 전력은 20W*2를 초과하고 방열이 추가될 필요가 있습니다.

• 너무 길고, 그것이 1 미터 이내에 적당하다는 것을 스피커 케이블은 보증합니다.

• 정전기 보호에 유의하세요. 전력 증폭기 보드를 접촉하기 전에, 당신은 정전기에 의해 칩의 고장을 피하기 위한 손에 정전기를 공개할 필요가 있습니다. 푸른 -오오트 칩은 더 정전기에 민감합니다.

• 그것은 과열되고 태워지는 것으로부터 의장을 피하기 위한 30W 이상에 의장의 정격 전력을 적응시킨다고 추천받습니다.
