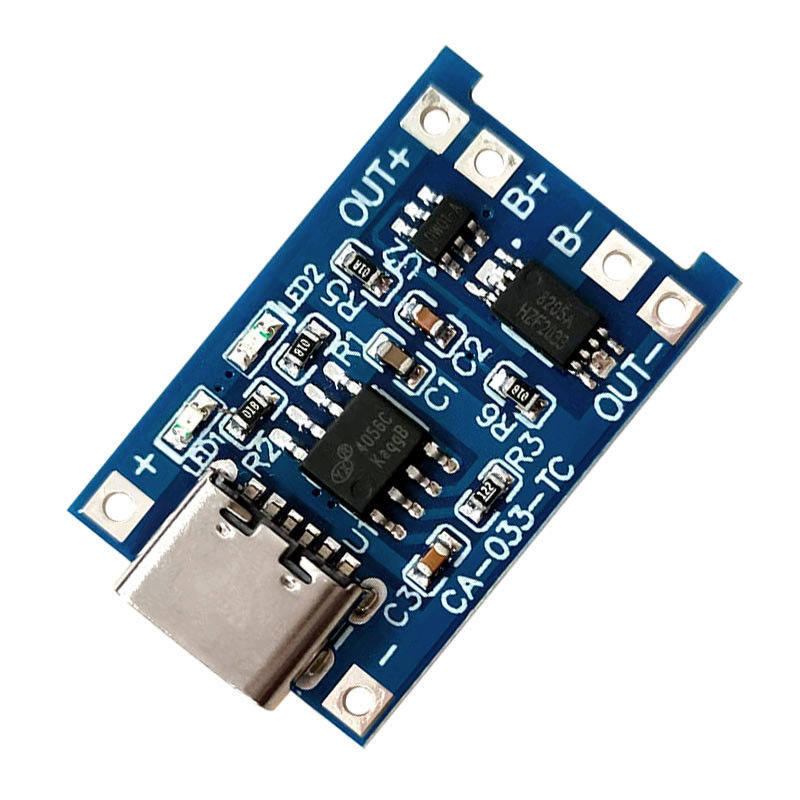

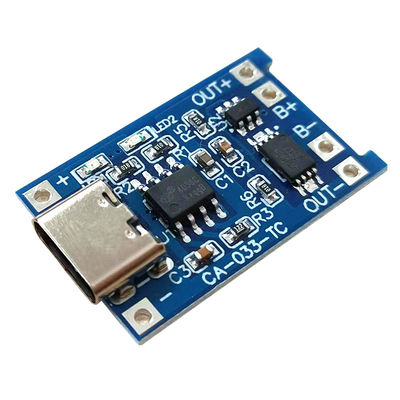

CA-033 USB 5V BMS 배터리 프로텍션 보드 2.8x1.7cm 극소 USB

보호 이중 기능 1A 니켈-이온 리튬 배터리 충전기 모듈 18650과 CA-033 마이크로 타입-c USB 5V 충전 이사회

제품 설명 :

• 입력 전압 : 5V
• 컷오프 전압을 고발하는 것 : 4.2V ±1%
• 최대 충전 전류 : 1000mA
• 배터리 과방전 보호 전압 : 2.5V
• 배터리 과전류 방식 전류 : 3A
• 보드 사이즈 : 2.8* 1.7 센티미터

모듈 특성과 매개 변수 :

정보 입력 단말은 마이크로 USB 메인보드를 가지고 있으며, 그것이 리튬 배터리를 충전시키기 위해 직접적으로 입력으로서 사용될 수 있습니다.
그리고 납땜 접합부를 배선하는 입력 전압을 여전히 보유하고 매우 편리한 DIY일 수 있습니다.

기록 :

배터리가 처음으로 연결될 때, 거기는 OUT+와 아웃 사이에 어떤 전압 출력도 있지 않을 것입니다-. 현재, 더
보호 회로는 5V 전압을 고발함으로써 활성화될 수 있습니다. 만약 배터리가 B+ 비로부터 연결되면, 그것이 또한 보호 회로를 활성화하도록 명령받을 필요가 있습니다. 휴대 전화 충전 장치를 입력으로 이용할 때, 충전기가 1A 또는 그이상을 출력할 수 있어야 한다는 것에 주목하세요 그러면 그렇지 않았다면 그것은 정상적으로 청구할 수 없을지도 모릅니다.

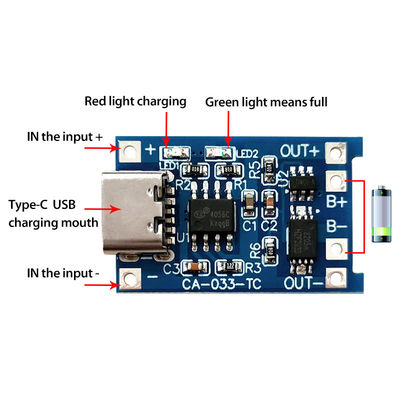

마이크로 USB 기반과 + - 전원 공급기 입력 단부의 옆의 패드가 5V 전압에 접근합니다. B+는 리튬 배터리의 양전극에 연결되고 비가 리튬 배터리의 음극에 연결됩니다. OUT+와 아웃은 모바일 부스터 플레이트 또는 다른 하중의 양극 및 음극 단자와 같은 하중에 연결됩니다.
