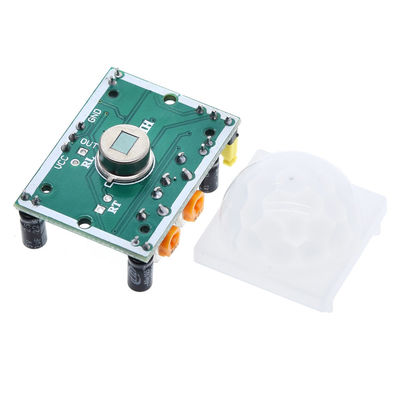

특징 :
1. 자동 유발 : 어떤 사람이 그것의 인덕션 범위에 들어가고 높은 수준에 들어갈 때, 사람들은 센서 범위를 떠나고 자동적으로 높이 떨어져서 연기됩니다. 출력 로우.
2. (선택적인) 감광성 제어 : 모듈은 위치를 위해 보유했고 그 날 또는 전혀 도입 동안 감광성 제어, 강한 빛으로 설정될 수 없습니다. 감광성 제어는 선택적입니다, 공장이 감광성 레지스터를 설치하지 않았습니다. 필요한 경우 설치하기 위한 분리된 감광성 레지스터를 미안하지만, 구입하세요.
3. 2 트리거 모드 : Ｌ는 반복할 수 없습니다, Ｈ가 반복할 수 있습니다. 선택된 점퍼일 수 있, 채무 불이행은 Ｈ입니다.
A. 비-반복성 트리거 모드 : 도입 출력 하이가 지연 시간 끝납니다, 출력은 자동적으로 최고에서 최저로 변할 것입니다.
비. 되풀이된 트리거 모드 : 말하자면, 활동의 그것의 감지 범위에서 신체 면, 지연타임 주기에, 출력 하이를 느낀 후, 그것의 생산량은 사람이 떠날 후에 지연까지 높은 채로 남아 있을 것이고 그 높수준이 낮은 수준으로 바꿉니다 (감지 모듈이 자동적으로 신체의 모든 행위 뒤에 지연 시간 지연되고, 지난 활동의 시간을 지연 시간의 시작점으로 간주합니다).
4. 도입 블로킹 시간 (디폴트 설정 : -1/2) : 각각 감지 출력 (높은 수준이 낮게 됩니다) 뒤에, 감지 모듈은 장치가 어떠한 수감 신호도 받지 않는 그것이 느껴지는 블로킹 시간이 이어질 수 있습니다. 이 기능은 감지 출력 시간과 블로킹 시간 사이에 차를 달성하는데 사용될 수 있습니다. 그것은 차 검출 제품에 적용될 수 있습니다. 동시에, 이 기능은 효과적으로 부하 개폐의 과정에서 모든 종류의 간섭을 억누를 수 있습니다.
5. 넓은 작동 전압 범위 : 20V에 대한 채무 불이행 동작 전압 DC5V
6. 마이크로 파워 : 특히 마른 배터리로 움직이는 전기적 제품을 위한, 정지 전류 65 초소형 앰프.
7. 출력 고준위 신호 : 쉽게 연결을 달성하기 위한 여러가지 유형의 회로와 함께 있을 수 있습니다.
사용법 :
초기화 시간, 현재 모듈이 분당 0-3 번, 대기 상태로의 분을 출력할 후 1 유도 모듈이 한 분을 강화합니다.
2. 빛과 다른 간섭은 직접적으로 회피되어야 하고 오작동을 생산하기 위해 신호와 간섭을 도입하지 않도록, 렌즈 모듈의 표면을 마무리합니다 ; 최대한 피하기 위한 환경의 사용
바람, 바람의 자유 흐름은 센서에 간섭을 야기시킬 것입니다.
3. 이원적 소자 조사, 프로브 윈도와 센서 모듈은 양쪽 끝에 긴변 방향에 직사각형, 이원적 소자 (위안 비 위안) 입니다, 때 왼쪽부터 오른쪽으로부터의 몸
또는 우측에서 좌즉으로 듀얼 시간, 거리 차이에 도달하기 위한 적외선 스펙트럼을 통하여, 차이가 더 큽니다, 더 민감한 도입, 때 앞부터 조사까지 몸
진행하세요, 그러면 위에서 아래까지 또는 바닥에서부터 상단 방향까지, 이원적 소자는 적외선 괴기한 거리 변화, 어떤 차이 그래서 무감각한 센서를 탐지할 수 없거나, 일하지 않습니다 ; 그래서 몸이 통과하여 있다는 것을 보증하기 위해 이원적인 조사의 방향과 인간의 활동의 방향이 최대한 많이 비기도록 센서는 설치되어야 합니다
탐침 이원적 소자 도입. 감지 각도 범위를 증가시키기 위해, 이 모듈은 원형의 렌즈를 사용합니다, 탐침 4가 측면을 대는 또한 제조가 민감하지만, 그러나 좌측이 움직이지 않습니다
그러나, 2가지 인덕션 범위, 민감도의 상부 및 하부 방향과 비교해서, 설치는 위에서 말한 요구조건에 따른 것에게 여전히 시도하여야 합니다.
사용은 다음과 같은 핵심에 유의하여야 합니다 :
1.the 직류전압은 너무 높고 너무 낮은 우리의 요구조건을 충족시킬 것이고 모듈의 성능에 영향을 미치 그러나 또한,,와 같은 컴퓨터 USB 전력, 휴대 전화 충전 장치 전원 공급기, 전원 공급기가 좋은 규제 기관 필터여야 할 것을 요구하고 오래된 9V 적층형 배터리가 모듈 작업소요를 충족시킬 수 없습니다, 고객들이 3단자 전압 레귤레이터를 통하여 그리고 나서 220UF와 0.1UF 캐패시터 필터 전원 공급기를 통하여 전원 변압기와 규제 기관을 사용한다는 것이 권고됩니다.
2. 신체가 전혀 모듈 앞에 있지 않을지라도 그러나, 모듈로부터의 신체는 너무 모듈에 근접하고 또한 센서 출력에 의해 초래되는 것뿐만 아니라, 신체의 결함을 제거할 수 있고 회로 부분을 만지지 않고 또한 모듈 일에 영향을 미칠 것이고, 더 과학적 추구 방식은 LED 또는 멀티 미터를 출력하는 것입니다, 신문, 사람들과 함께 커버된 모듈이 2 분 그렇게 모듈이 있었는지 보거나 출력했기 위해, 방을 떠납니까?
3.the 모듈은 적당히 일하기 위해 부하를 잡지 않고, 혼란의 일 뒤에 부하에 연결됩니다, 한 이유가 전력량이 매우 모듈 고장에 의해 초래된 전압 변동 값의 야기된 미소 하중 소비 전력, 부하이기 때문입니다, 다른 이유가 부하이고 전력이 중계기 또는 전자석과 같은 일에 대한 간섭을 가지고 있을 것이고 다른 유도성 부하가 반대 기전력을 생산할 것이고, 315M 방출 플레이트가 전자기 방사를 가지고 있고 다른 일이 모듈에 영향을 미칠 것입니다. 솔루션은 다음과 같습니다 : 인덕터 필터의 파워부인 A. 다음과 같은 다양한 전압법을 이용하여 하중과 모듈을 사용한 비 : 24V 동작 전압, 모듈 사용 12V 동작 전압을 사용하여 로딩됩니다, 그것 동안 삼단자 레귤레이터 차단의 사용. Ｃ : 더 큰 능력 전원 공급기를 사용하세요.
4. 작업 환경이 강한 RF 간섭을 가지고 있다면, 신체 센서 모듈은 실내에서 일할 수 있을 뿐이고 작업 환경이 태양, 강한 직접광 노출을 피하여야 합니다, 당신이 실드 조치를 사용할 수 있습니다. 강한 공기 간섭의 경우에 창호를 닫거나 대류를 방지하세요. 잔해와 옷을 감도록 쉬운 것 만큼 으로 가열 조리기와 목표에 직면하기를 회피하기 위한 도입 지역.
5. 신체 센서 모듈은 실링된 박스에서 설치한다고 추천받습니다, 그렇지 않았다면 출력 신호가 있었을지도 모릅니다.
6.if 체감 센서 모듈 검출 각도가 90 도 이하이고, 당신이 달성되기 위해 렌즈 또는 삭감 렌즈를 자르기 위해 불투명 접착제 테이프를 사용할 수 있습니다.
이원적 소자 조사, 몸의 손발과 헤드 이동 방향과 7.the 신체 센서 모듈과 센서의 감도는 밀접하게 연결되고 적외선 모듈이 센서의 특성이 정확하게 거리를 제어할 수 없다고 결정합니다.
8. 조사 (피르)의 모듈은 회로판건너편에 탑재될 수 있습니다. 탐침은 또한 2심형 쉴드된 케이블로 확장될 수 있습니다, 길이가 또한 20 센티미터 이하여야 합니다.
